IGBT Transistörler - Modüller

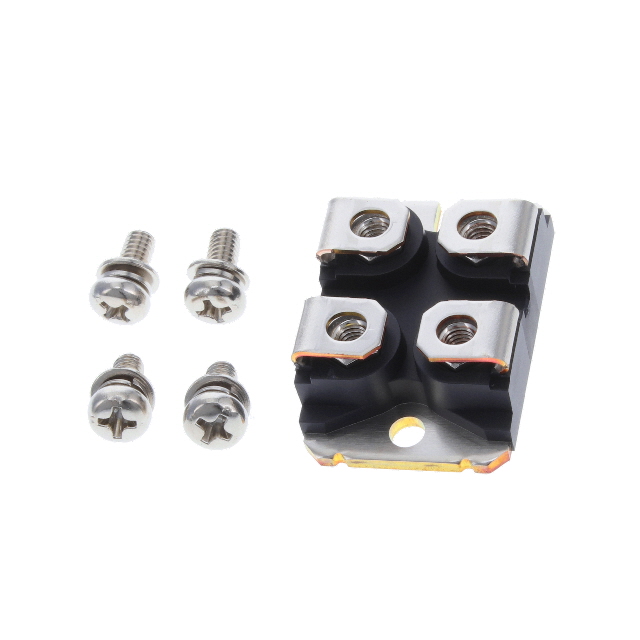

IXYN120N120C3
IGBT MOD 1200V 240A SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXYN120N120C3
IXYN120N120C3 Hakkında
IXYN120N120C3, Littelfuse tarafından üretilen 1200V/240A rated yüksek voltaj IGBT modülüdür. SOT-227B (miniBLOC) paketinde sunulan bu bileşen, güç elektronik uygulamalarında anahtarlama elemanı olarak kullanılır. 3.2V on-state voltajı (Vce(on)) ve 1200V collector-emitter breakdown voltajı ile endüstriyel uygulamalara uygundur. -55°C ile +175°C arasında çalışabilir ve maksimum 1200W güç kapasitesine sahiptir. Inverter, motor sürücü, kaynak makineleri ve UPS sistemleri gibi yüksek güçlü DC/AC dönüştürme devrelerinde yaygın olarak uygulanır. Standard giriş konfigürasyonunda tasarlanmıştır ve single transistör yapısına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 240 A |
| Current - Collector Cutoff (Max) | 25 µA |
| Input | Standard |
| Mounting Type | Surface Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 1200 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 120A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
