IGBT Transistörler - Modüller

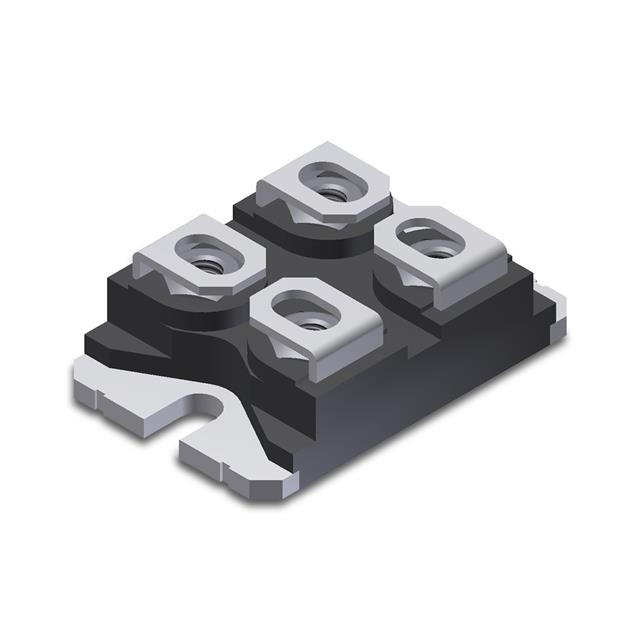

IXYN110N120C4
IGBT 1200V 110A GEN4 XPT SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXYN110N120C4
IXYN110N120C4 Hakkında
IXYN110N120C4, Littelfuse tarafından üretilen 1200V 110A kapasiteli IGBT transistör modülüdür. GEN4 XPT teknolojisine dayanan bu komponent, yüksek voltaj uygulamalarında anahtarlama elemanı olarak kullanılır. SOT-227-4 miniBLOC paketinde sunulan cihaz, -55°C ile 175°C arasında çalışabilir ve maksimum 830W güç tüketebilir. 2.4V Vce(on) değeri ile düşük iletiş kaybı sağlar. Vge 15V'de 110A kolektör akımında optimize edilmiş karakteristiklere sahiptir. Endüstriyel kontrol sistemleri, güç dönüştürücüler, invertörler ve motor sürücü uygulamalarında yaygın olarak kullanılan bu IGBT modülü, chassis mount montajına uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 50 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.42 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 830 W |
| Supplier Device Package | SOT-227 |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 110A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
