IXYN110N120A4

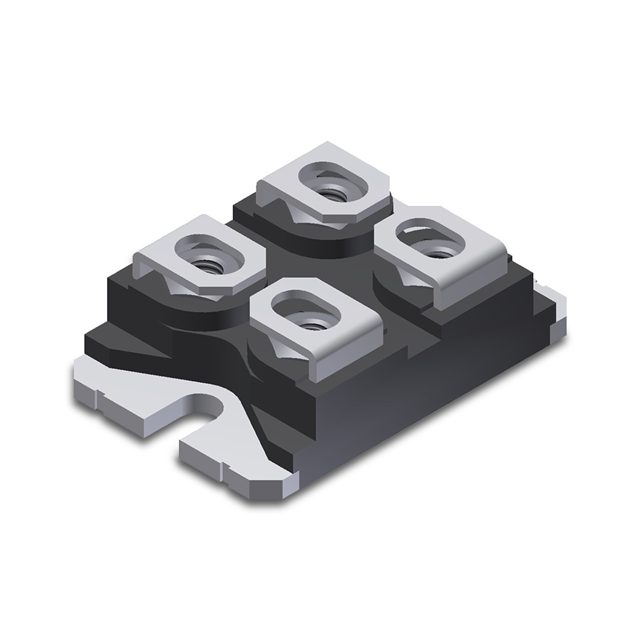

IGBT 1200V 110A GNX4 XPT SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYN110N120A4
IXYN110N120A4 Hakkında
IXYN110N120A4, Littelfuse tarafından üretilen 1200V sınıfı PT tipi IGBT transistördür. SOT-227B (miniBLOC) paketinde sunulan bu komponent, maksimum 110A sürekli ve 950A darbe akımında çalışabilir. 1.8V on-state gerilimi ve 305nC gate yükü ile hızlı anahtarlama karakteristiğine sahiptir. Anahtarlama enerjileri 2.5mJ (açılış) ve 8.4mJ (kapanış) olarak belirlenmiştir. -55°C ile 175°C arasında çalışabilen bu transistör, 830W maksimum güç dağıtımı yapar. Yüksek voltaj uygulamalarında, endüstriyel sürücü devrelerde, solar inverterlerde ve güç dönüştürme sistemlerinde kullanılır. Chassis mount montaj tipi ile soğutma elemanlarına direkt bağlanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 275 A |
| Current - Collector Pulsed (Icm) | 950 A |
| Gate Charge | 305 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 830 W |
| Supplier Device Package | SOT-227B |
| Switching Energy | 2.5mJ (on), 8.4mJ (off) |
| Td (on/off) @ 25°C | 42ns/550ns |
| Test Condition | 600V, 50A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 110A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
