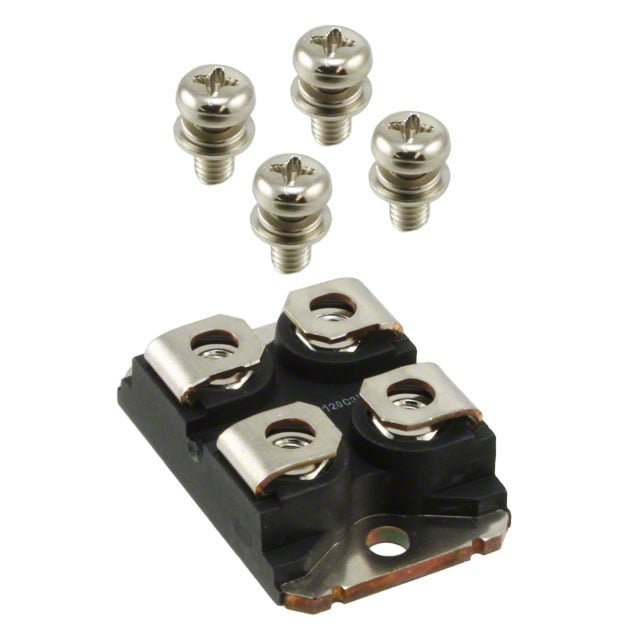

IXYN100N120C3H1
IGBT MOD 1200V 134A 690W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXYN100N120C3H1
IXYN100N120C3H1 Hakkında
IXYN100N120C3H1, Littelfuse tarafından üretilen 1200V/134A IGBT güç modülüdür. SOT-227B (miniBLOC) paketinde sunulan bu transistör modülü, maksimum 690W güç yönetiminde çalışabilir. Vce(on) değeri 15V gate gerilimi ve 100A collector akımında 3.5V olarak belirtilmiştir. 50µA maksimum collector cutoff akımı ile düşük kaçak akım karakteristiği gösterir. Geniş çalışma sıcaklık aralığında (-55°C ile +150°C arasında) istikrarlı performans sağlayan bu modül, endüstriyel güç dönüştürme uygulamalarında, motor kontrol sistemlerinde ve güç kaynağı tasarımlarında yaygın olarak kullanılmaktadır. Chassis mount montaj tipi ile kolay entegrasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 134 A |
| Current - Collector Cutoff (Max) | 50 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 690 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 3.5V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
