Transistörler - IGBT - Tekil

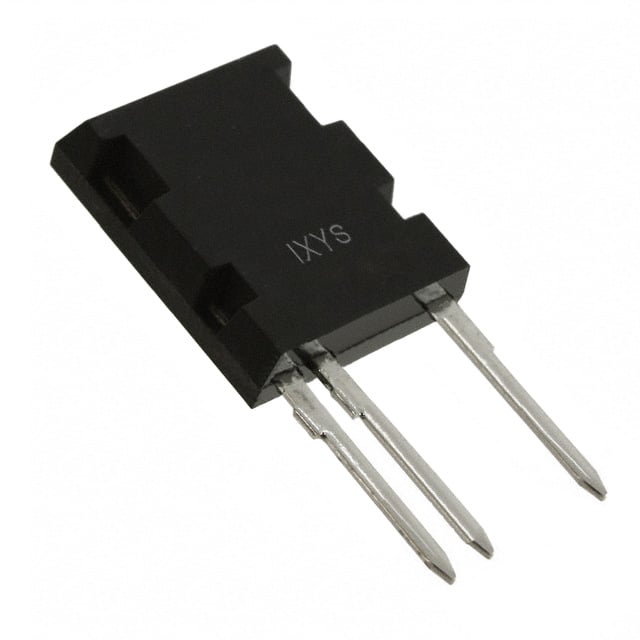

IXYL60N450
IGBT 4500V 90A 417W I5-PAK
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYL60N450
IXYL60N450 Hakkında
IXYL60N450, Littelfuse tarafından üretilen yüksek voltaj IGBT transistörüdür. 4500V kollektor-emiter breakdown voltajı ve 90A maksimum kollektor akımı ile güç elektronik uygulamalarında kullanılır. ISOPLUSi5-Pak™ paketinde sunulan bu bileşen, anahtarlama sistemleri, güç dönüştürücüleri, kaynak makinaları ve elektriksel motor sürücülerinde yer alır. 417W maksimum güç disipasyonu, 55ns açılış ve 450ns kapanış süresi ile hızlı anahtarlama performansı sağlar. -55°C ile 150°C arasında çalışma sıcaklığına sahip olup, endüstriyel ve tıbbi uygulamalar için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 90 A |
| Current - Collector Pulsed (Icm) | 680 A |
| Gate Charge | 366 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power - Max | 417 W |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Td (on/off) @ 25°C | 55ns/450ns |
| Test Condition | 960V, 60A, 4.7Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.3V @ 15V, 60A |
| Voltage - Collector Emitter Breakdown (Max) | 4500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
