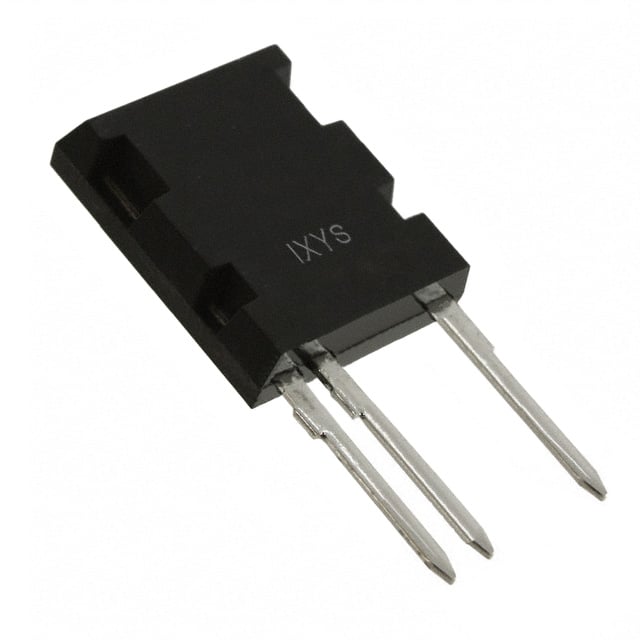

IXYL40N250CV1
IGBT 2.5KV 70A ISOPLUSI5-PAK
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYL40N250CV1
IXYL40N250CV1 Hakkında
IXYL40N250CV1, Littelfuse tarafından üretilen 2.5KV voltaj sınıfında IGBT transistördür. 70A sürekli collector akımı ve 400A atımlı akım kapasitesi ile yüksek güç uygulamalarında kullanılır. ISOPLUSi5-Pak™ kapsülemesi ile Through Hole montaj desteği sağlar. -55°C ile 175°C arasında çalışabilmekte, 577W maksimum güç kapasite sunar. 210ns reverse recovery time ve 11.7mJ/6.9mJ anahtarlama enerjisi özellikleri ile endüstriyel konvertörler, inverterler, güç kaynakları ve motor sürücülerinde uygulanır. 270nC gate charge ile kontrollü anahtarlama performansı sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Pulsed (Icm) | 400 A |
| Gate Charge | 270 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power - Max | 577 W |
| Reverse Recovery Time (trr) | 210 ns |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Switching Energy | 11.7mJ (on), 6.9mJ (off) |
| Td (on/off) @ 25°C | 21ns/200ns |
| Test Condition | 1250V, 40A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
