Transistörler - IGBT - Tekil

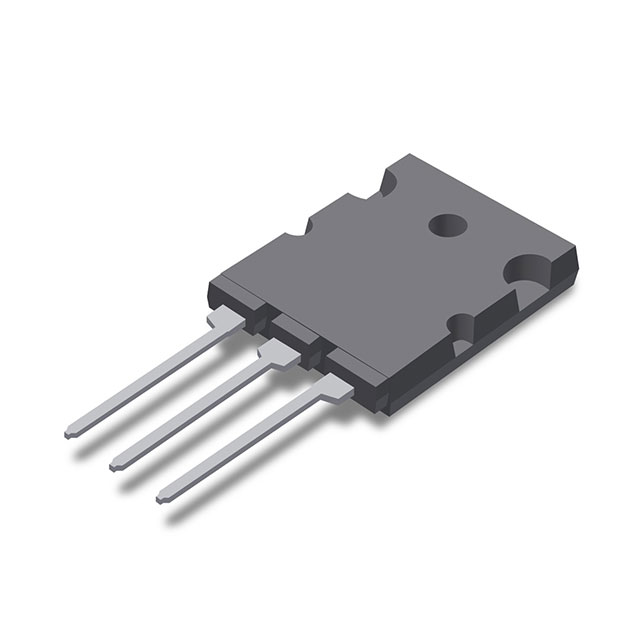

IXYK140N120A4
IGBT 140A 1200V TO264
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYK140N120A4
IXYK140N120A4 Hakkında
IXYK140N120A4, Littelfuse tarafından üretilen 1200V rated IGBT transistördür. 140A nominal akımı ile yüksek güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-264 paket tipinde sunulan bu IGBT, motor sürücüleri, invertörler, DC-DC konvertörleri ve endüstriyel güç denetim sistemlerinde yaygın olarak kullanılır. Pulsed akım kapasitesi 1200A'ya ulaşabilen komponent, 1500W maksimum güç yönetebilir. PT (Punch Through) tipi tasarımı ve 420nC gate charge değeri hızlı anahtarlama işlemleri sağlar. -55°C ile 175°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 480 A |
| Current - Collector Pulsed (Icm) | 1200 A |
| Gate Charge | 420 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 1500 W |
| Reverse Recovery Time (trr) | 47 ns |
| Supplier Device Package | TO-264 (IXYK) |
| Switching Energy | 4.9mJ (on), 12mJ (off) |
| Td (on/off) @ 25°C | 52ns/590ns |
| Test Condition | 600V, 70A, 1.5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 140A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
