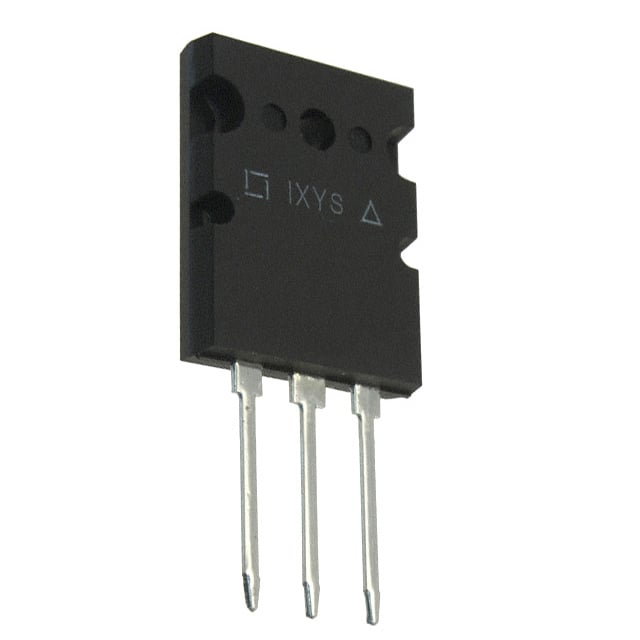

IXYK120N120C3
IGBT 1200V 240A 1500W TO264
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYK120N120C3
IXYK120N120C3 Hakkında
IXYK120N120C3, Littelfuse tarafından üretilen 1200V/240A rated IGBT transistörüdür. TO-264 paketinde sunulan bu bileşen, yüksek gerilim anahtarlama uygulamalarında kullanılmak için tasarlanmıştır. 1500W maksimum güç kapasitesi ve 700A darbe akımı özelliğine sahiptir. Vce(on) değeri 3.2V @ 15V gate gerilimi ve 120A collector akımında ölçülmüştür. Hızlı anahtarlama özelliği ile 35ns on-time ve 176ns off-time sağlar. -55°C ile 175°C arasında çalışabilen bu IGBT, güç dönüştürme devreleri, motor kontrol uygulamaları, endüstriyel inverterler ve kaynak makinaları gibi alanlarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 240 A |
| Current - Collector Pulsed (Icm) | 700 A |
| Gate Charge | 412 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 1500 W |
| Supplier Device Package | TO-264 (IXYK) |
| Switching Energy | 6.75mJ (on), 5.1mJ (off) |
| Td (on/off) @ 25°C | 35ns/176ns |
| Test Condition | 600V, 100A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 120A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
