Transistörler - IGBT - Tekil

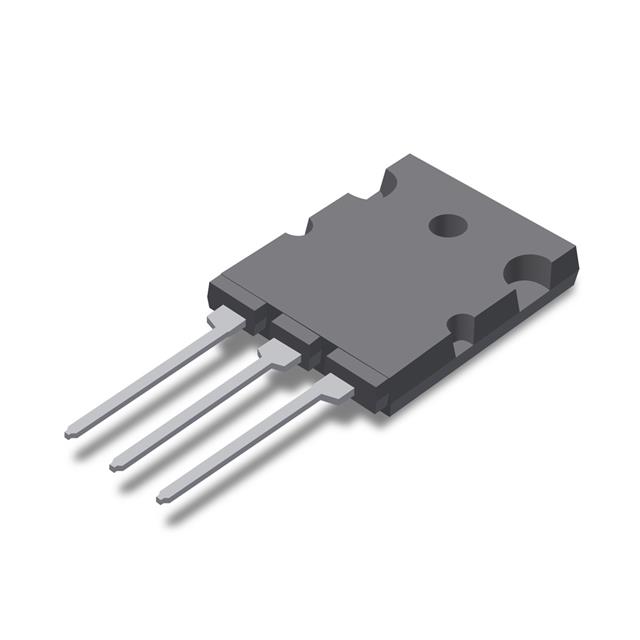

IXYK110N120C4
IGBT 1200V 110A GEN4 XPT TO264
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYK110N120C4
IXYK110N120C4 Hakkında
IXYK110N120C4, Littelfuse tarafından üretilen 1200V/110A IGBT transistörüdür. GEN4 XPT teknolojisi ile tasarlanmış bu bileşen, yüksek gerilim uygulamalarında anahtar görevi üstlenir. TO-264 paketinde sunulan transistör, endüstriyel sürücüler, güç kaynakları, invertörler ve motor kontrol devrelerinde yaygın olarak kullanılır. 330nC gate charge ile düşük geçiş enerjisi sağlayan cihaz, 1360W maksimum güç kapasitesine ve -55°C ile 175°C arasında çalışma sıcaklığına sahiptir. 48ns reverse recovery time ve 40ns/320ns Td(on/off) değerleri ile yüksek frekans anahtarlama uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 310 A |
| Current - Collector Pulsed (Icm) | 740 A |
| Gate Charge | 330 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 1360 W |
| Reverse Recovery Time (trr) | 48 ns |
| Supplier Device Package | PLUS264™ |
| Switching Energy | 3.6mJ (on), 1.9mJ (off) |
| Td (on/off) @ 25°C | 40ns/320ns |
| Test Condition | 600V, 50A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 110A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
