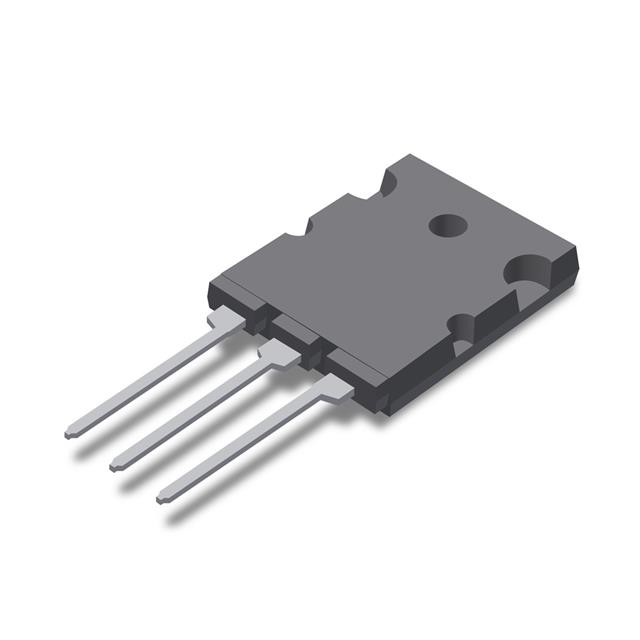

IXYK110N120B4
IGBT 1200V 110A GEN4 XPT TO264
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYK110N120B4
IXYK110N120B4 Hakkında
IXYK110N120B4, Littelfuse tarafından üretilen 1200V 110A GEN4 XPT IGBT transistörüdür. TO-264-3 paketinde sunulan bu komponent, yüksek voltaj anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 340A maksimum kollektör akımı ve 800A pulse akımı kapasitesine sahiptir. Gate charge değeri 340 nC olup, Vce(on) değeri 15V gate voltajında ve 110A akımında 2.1V'dir. -55°C ile 175°C arasında çalışabilir. Switching energy değerleri 3.6mJ (açılış) ve 3.85mJ (kapanış) olarak belirtilmiştir. Maksimum güç dissipasyonu 1360W'tır. Through-hole montaj türü ile endüstriyel uygulamalarda ve güç dönüştürücü devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 340 A |
| Current - Collector Pulsed (Icm) | 800 A |
| Gate Charge | 340 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 1360 W |
| Reverse Recovery Time (trr) | 50 ns |
| Supplier Device Package | TO-264 (IXYK) |
| Switching Energy | 3.6mJ (on), 3.85mJ (off) |
| Td (on/off) @ 25°C | 45ns/390ns |
| Test Condition | 600V, 50A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 110A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
