Transistörler - IGBT - Tekil

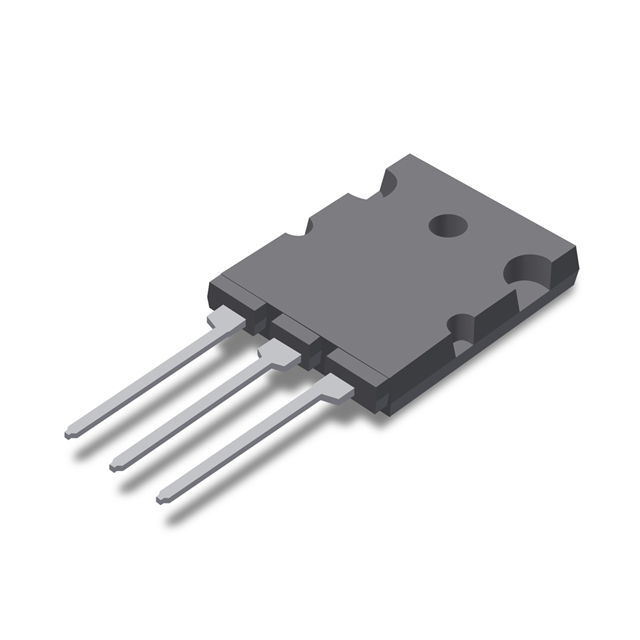

IXYK110N120A4
IGBT 1200V 110A GENX4 XPT TO-264
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYK110N120A4
IXYK110N120A4 Hakkında
IXYK110N120A4, Littelfuse tarafından üretilen 1200V/110A rated IGBT transistörüdür. GENX4 teknolojisine dayanan bu PT tipi IGBT, düşük iletim gerilimi (1.8V @ 15V, 110A) ve hızlı anahtarlama özellikleriyle (42ns turn-on, 550ns turn-off) endüstriyel uygulamalara uygundur. TO-264-3 paketinde sunulan bileşen, 1360W maksimum güç kapasitesine ve 305nC gate charge değerine sahiptir. Maksimum 900A pulsed kollektör akımına ve -55°C ile +175°C arasında çalışma sıcaklık aralığına sahip olup, şalter modlu güç kaynakları, motor sürücüleri ve endüstriyel invertörler gibi yüksek güç uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 375 A |
| Current - Collector Pulsed (Icm) | 900 A |
| Gate Charge | 305 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 1360 W |
| Supplier Device Package | TO-264 (IXYK) |
| Switching Energy | 2.5mJ (on), 8.4mJ (off) |
| Td (on/off) @ 25°C | 42ns/550ns |
| Test Condition | 600V, 50A, 1.5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 110A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
