Transistörler - IGBT - Tekil
IXYJ20N120C3D1

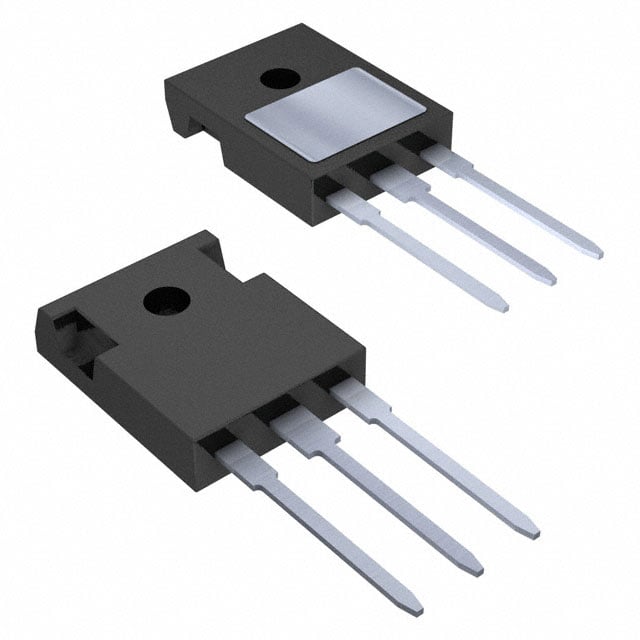

IGBT 1200V 21A 105W TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYJ20N120C3D1
IXYJ20N120C3D1 Hakkında
IXYJ20N120C3D1, Littelfuse tarafından üretilen 1200V Insulated Gate Bipolar Transistor (IGBT) olup, yüksek voltaj güç uygulamalarında kullanılan yarı iletken bileşendir. 21A sürekli collector akımı ve 84A pulslu akım kapasitesine sahip olan bu transistör, 105W maksimum güç dağıtabilir. TO-247-3 paketlemesinde sunulan komponent, endüstriyel uygulamalar, güç kaynakları, inverterler, motor kontrolörleri ve fotovoltaik sistemler gibi alanlarda yer alır. 600V test koşullarında 3.4V Vce(on) değeri ile verimli işletme sağlayan IGBT, -55°C ile 150°C arasında çalışabilmektedir. Düşük gate charge değeri (53nC) hızlı switching performansı ve 20ns açılış, 90ns kapanış süresi ile enerji verimliliği destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 21 A |
| Current - Collector Pulsed (Icm) | 84 A |
| Gate Charge | 53 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 105 W |
| Reverse Recovery Time (trr) | 195 ns |
| Supplier Device Package | ISO247 |
| Switching Energy | 1.3mJ (on), 500µJ (off) |
| Td (on/off) @ 25°C | 20ns/90ns |
| Test Condition | 600V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.4V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
