Transistörler - IGBT - Tekil

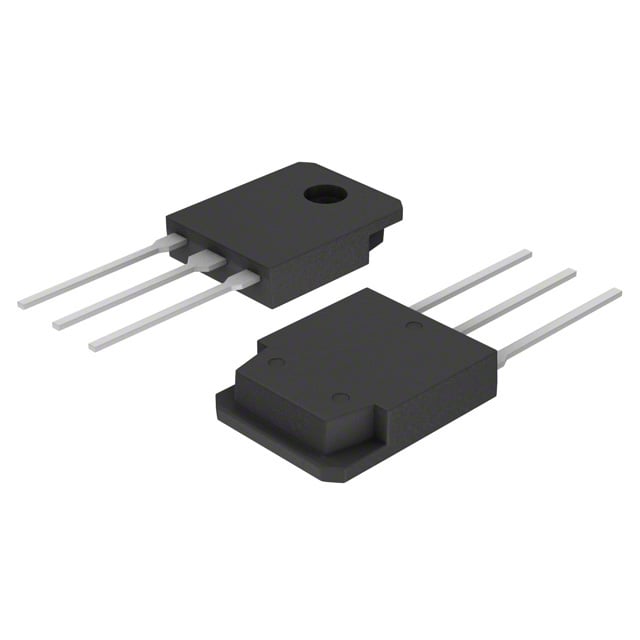

IXYH8N250CV1HV
IGBT 2500V 29A TO247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH8N250CV1HV
IXYH8N250CV1HV Hakkında
Littelfuse IXYH8N250CV1HV, 2500V collector-emitter geriliminde çalışan yüksek voltajlı IGBT transistörüdür. Maximum 29A DC collector akımı ile namlı, 70A pulse akımına kadar destekler. TO-247-3 paketinde sunulan bu bileşen, endüstriyel güç dönüştürme uygulamalarında, kaynak makineleri, UPS sistemleri, inverterler ve motor sürücülerinde kullanılır. 45nC gate charge ve 2.6mJ açılma/1.07mJ kapanma switching enerjisi ile verimli komütasyon sağlar. -55°C ile +175°C arasında güvenilir işletme sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 29 A |
| Current - Collector Pulsed (Icm) | 70 A |
| Gate Charge | 45 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 280 W |
| Reverse Recovery Time (trr) | 5 ns |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 2.6mJ (on), 1.07mJ (off) |
| Td (on/off) @ 25°C | 11ns/180ns |
| Test Condition | 1250V, 8A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
