Transistörler - IGBT - Tekil

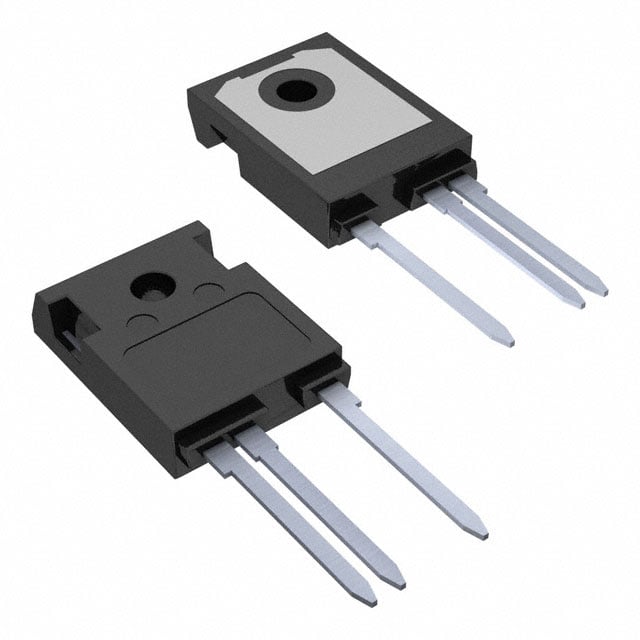

IXYH8N250CHV
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH8N250CHV
IXYH8N250CHV Hakkında
Littelfuse IXYH8N250CHV, 2500V Collector-Emitter breakdown voltajına sahip yüksek voltaj IGBT transistörüdür. 29A maksimum DC collector akımı ve 70A pulsed collector akımı ile tasarlanmıştır. TO-247-3 through-hole paketinde sunulan bu bileşen, enerji dönüşüm uygulamalarında, güç kaynakları, invertörler, UPS sistemleri ve endüstriyel motor kontrol devreleri gibi yüksek güç uygulamalarında kullanılır. 280W maksimum güç disipasyonuna, 45nC gate charge ve 5ns reverse recovery time ile hızlı anahtarlama özellikleri sunar. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 29 A |
| Current - Collector Pulsed (Icm) | 70 A |
| Gate Charge | 45 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 280 W |
| Reverse Recovery Time (trr) | 5 ns |
| Supplier Device Package | TO-247HV |
| Switching Energy | 2.6mJ (on), 1.07mJ (off) |
| Td (on/off) @ 25°C | 11ns/180ns |
| Test Condition | 1250V, 8A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
