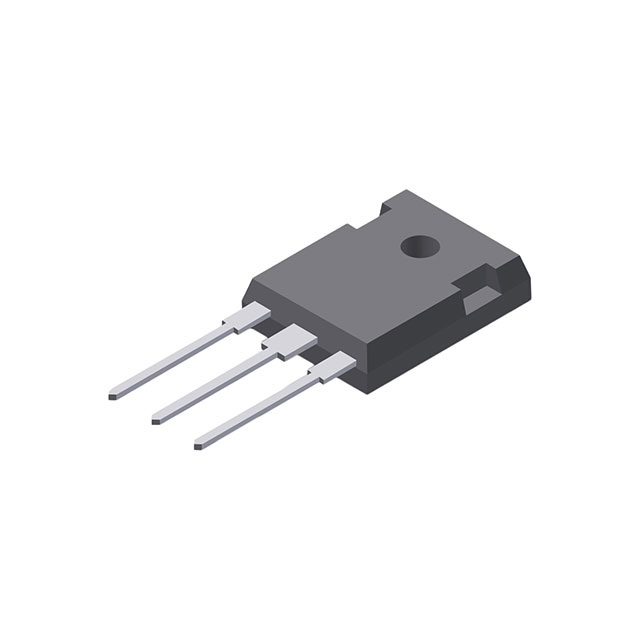

IXYH55N120A4
IGBT GENX4 1200V 55A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH55N120A4
IXYH55N120A4 Hakkında
Littelfuse IXYH55N120A4, GENX4 serisi 1200V PT tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, maksimum 55A DC kollektör akımı ve 350A darbe akımı kapasitesine sahiptir. Gate yükü 110 nC olan transistör, 1.8V Vce(on) değeri ile düşük iletim kaybı sağlar. Ters iyileştirme süresi 35 ns ve anahtarlama enerjisi 2.3 mJ (on) / 5.3 mJ (off) olan cihaz, -55°C ile 175°C sıcaklık aralığında çalışabilir. Maksimum 650 W güç tüketim kapasitesiyle endüstriyel uygulamalar, motor kontrol sistemleri, güç kaynakları ve konvertörlerde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 175 A |
| Current - Collector Pulsed (Icm) | 350 A |
| Gate Charge | 110 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 650 W |
| Reverse Recovery Time (trr) | 35 ns |
| Supplier Device Package | TO-247 (IXTH) |
| Switching Energy | 2.3mJ (on), 5.3mJ (off) |
| Td (on/off) @ 25°C | 23ns/300ns |
| Test Condition | 600V, 40A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 55A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
