Transistörler - IGBT - Tekil

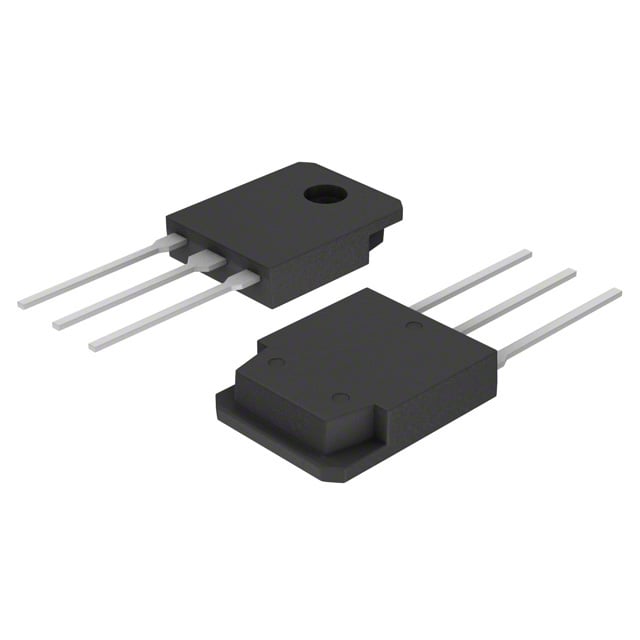

IXYH50N65C3D1
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH50N65C3D1
IXYH50N65C3D1 Hakkında
IXYH50N65C3D1, Littelfuse tarafından üretilen 650V Collector-Emitter breakdown voltajına sahip bir IGBT transistördür. 132A maksimum kollektor akımı ve 250A pulslu akım kapasitesi ile güç dönüştürme uygulamalarında kullanılır. TO-247-3 paketlemesiyle Through Hole monte edilen bu bileşen, -55°C ile 175°C arasında çalışmaya dayanıklıdır. 86nC gate charge ve 20ns/90ns açılma/kapanma süreleriyle hızlı anahtarlama performansı sunar. Maksimum 600W güç disipasyonu kapasitesi ile endüstriyel güç uygulamaları, motor kontrol sistemleri ve invertör tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 132 A |
| Current - Collector Pulsed (Icm) | 250 A |
| Gate Charge | 86 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 600 W |
| Reverse Recovery Time (trr) | 36 ns |
| Supplier Device Package | TO-247 (IXTH) |
| Switching Energy | 800µJ (on), 800µJ (off) |
| Td (on/off) @ 25°C | 20ns/90ns |
| Test Condition | 400V, 36A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 36A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
