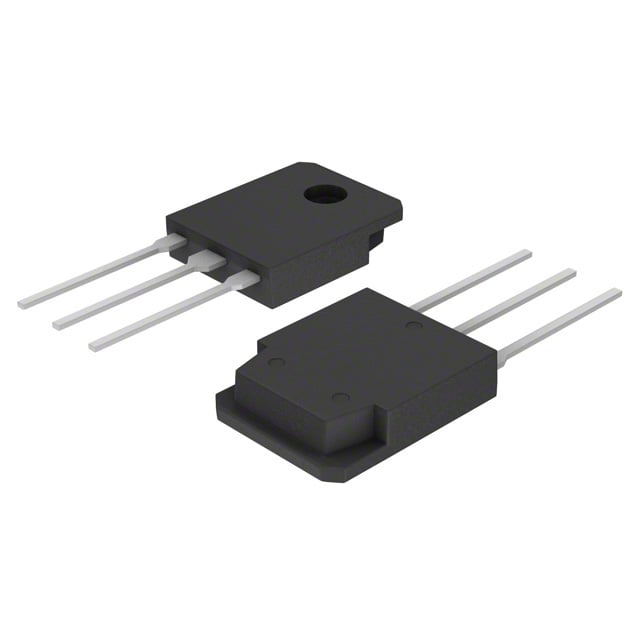

IXYH40N65B3D1
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH40N65B3D1
IXYH40N65B3D1 Hakkında
IXYH40N65B3D1, Littelfuse tarafından üretilen 650V Collector-Emitter breakdown voltajına sahip bir tekil IGBT transistördür. 86A maksimum collector akımı ve 195A pulse collector akımı kapasitesiyle güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-247-3 paketinde sunulan bu bileşen, -55°C ile +175°C arasında çalışma sıcaklığına dayanır. 300W maksimum güç dissipasyonu, 68nC gate charge ve 37ns reverse recovery time ile güç dönüştürücüleri, inverter devreleri, motor kontrol uygulamaları ve anahtarlama güç kaynakları gibi alanlarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 86 A |
| Current - Collector Pulsed (Icm) | 195 A |
| Gate Charge | 68 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 300 W |
| Reverse Recovery Time (trr) | 37 ns |
| Supplier Device Package | TO-247 (IXTH) |
| Switching Energy | 800µJ (on), 1.25mJ (off) |
| Td (on/off) @ 25°C | 20ns/140ns |
| Test Condition | 400V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
