IXYH40N120A4

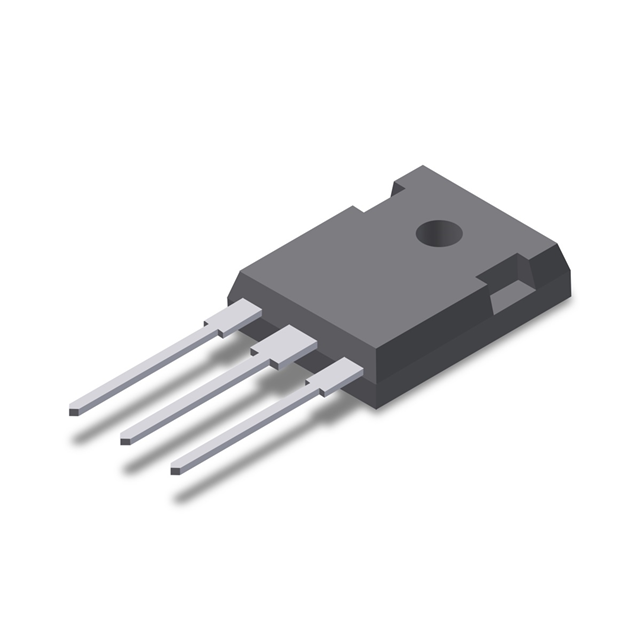

IGBT 1200V 40A GENX4 XPT TO-247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH40N120A4
IXYH40N120A4 Hakkında
IXYH40N120A4, Littelfuse tarafından üretilen 1200V/40A kapasiteli yalıtkan kapılı iki kutuplu transistördür (IGBT). GENX4 XPT teknolojisi ile tasarlanan bu komponent, TO-247-3 paketinde sunulmaktadır. Maksimum 140A sürekli akım ve 275A darbeli akım kapasitesine sahiptir. 600W maksimum güç yeteneği ile endüstriyel uygulamalarda, motor sürücüler, invertör devreleri ve güç elektronik sistemlerinde kullanılır. 1.8V tipik açık durumu gerilimi (Vce(on)) ile düşük kayıp sağlar. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunmaktadır. 22ns açılma ve 204ns kapanma süresi ile hızlı anahtarlama özellikleri sayesinde sistem verimliliğini artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 140 A |
| Current - Collector Pulsed (Icm) | 275 A |
| Gate Charge | 90 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 600 W |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 2.3mJ (on), 3.75mJ (off) |
| Td (on/off) @ 25°C | 22ns/204ns |
| Test Condition | 600V, 32A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 32A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
