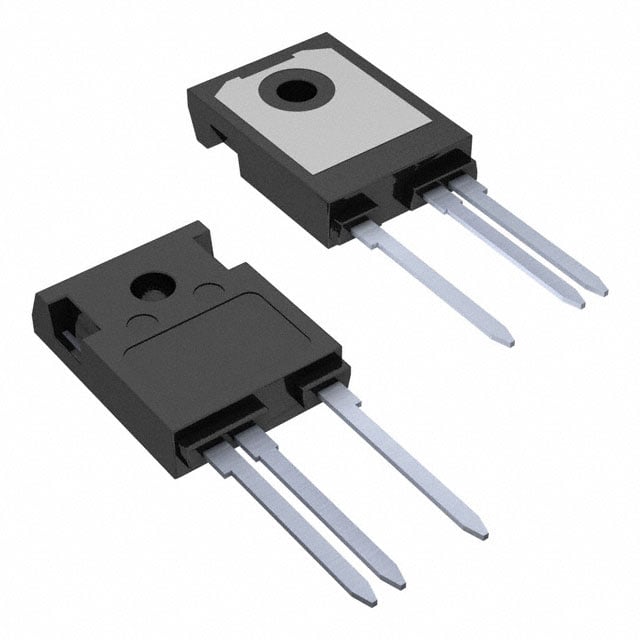

IXYH30N450HV
IGBT 4500V 30A TO-247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH30N450HV
IXYH30N450HV Hakkında
IXYH30N450HV, Littelfuse tarafından üretilen 4500V/30A rated Punch Through (PT) tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 60A kolektör akımı (maksimum) ve 200A darbe akımı kapasitesi ile güç elektronikleri devrelerinde, industrial güç kaynakları, inverter sistemleri ve yüksek voltaj DC/DC dönüştürücülerde yer alır. 3.9V Vce(on) değeri ve 88nC gate charge karakteristiği ile düşük ısıl kayıplar sağlayan bu transistör, -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 430W maksimum güç yönetimiyle kritik endüstriyel uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 200 A |
| Gate Charge | 88 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 430 W |
| Supplier Device Package | TO-247HV |
| Test Condition | 960V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 4500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
