Transistörler - IGBT - Tekil
IXYH25N250CHV
IGBT 2500V 235A TO-247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH25N250
IXYH25N250CHV Hakkında

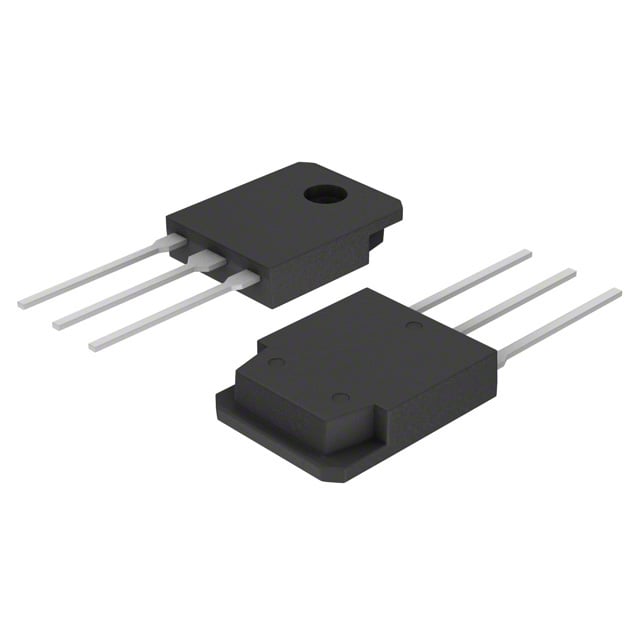

IXYH25N250CHV, Littelfuse tarafından üretilen 2500V yüksek voltaj IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-247-3 paketinde sunulan bu komponent, maksimum 235A pulse collector akımı ve 95A DC akımında çalışabilir. Vce(on) değeri 4V (15V gate voltajında, 25A'de) olup, 937W güç kapasitesine sahiptir. 147nC gate charge ve 34ns reverse recovery time ile hızlı anahtarlama performansı sunar. -55°C ile +175°C sıcaklık aralığında kullanılabilen bu transistör, yüksek voltaj endüstriyel uygulamalarında, güç kaynakları, konvertörler ve motor sürücülerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 95 A |
| Current - Collector Pulsed (Icm) | 235 A |
| Gate Charge | 147 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 937 W |
| Reverse Recovery Time (trr) | 34 ns |
| Supplier Device Package | TO-247 (IXTH) |
| Switching Energy | 8.3mJ (on), 7.3mJ (off) |
| Td (on/off) @ 25°C | 15ns/230ns |
| Test Condition | 1250V, 25A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
