Transistörler - IGBT - Tekil

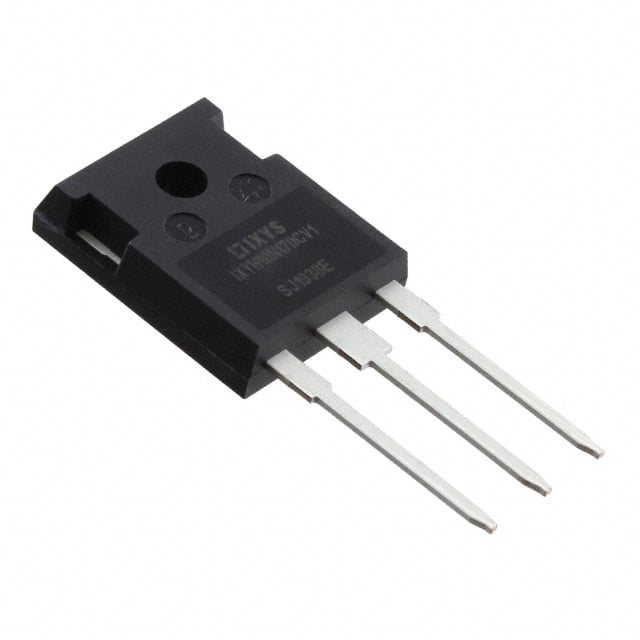

IXYH24N170CV1
IGBT 1.7KV 58A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH24N170CV1
IXYH24N170CV1 Hakkında
Littelfuse tarafından üretilen IXYH24N170CV1, 1700V kollektör-emitter aralama voltajına sahip yüksek voltaj IGBT transistörüdür. TO-247-3 pakette sunulan bu bileşen, maksimum 58A sabit akım ve 140A darbe akımı kapasitesine sahiptir. 500W güç yönetim uygulamalarında kullanılan bu transistör, düşük Vce(on) değeri (4V @ 15V, 24A) ile verimli çalışır. Gate charge 96nC ve hızlı switching karakteristiğine (Td on/off: 16ns/155ns) sahip olması, DC-DC konvertörler, inverterler, kaynak cihazları ve endüstriyel güç dönüştürme devrelerinde tercih edilmesini sağlar. -55°C ile 175°C arasında çalışma sıcaklığında stabil performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 58 A |
| Current - Collector Pulsed (Icm) | 140 A |
| Gate Charge | 96 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 500 W |
| Reverse Recovery Time (trr) | 170 ns |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 3.6mJ (on), 1.76mJ (off) |
| Td (on/off) @ 25°C | 16ns/155ns |
| Test Condition | 850V, 24A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 24A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
