IXYH24N170C

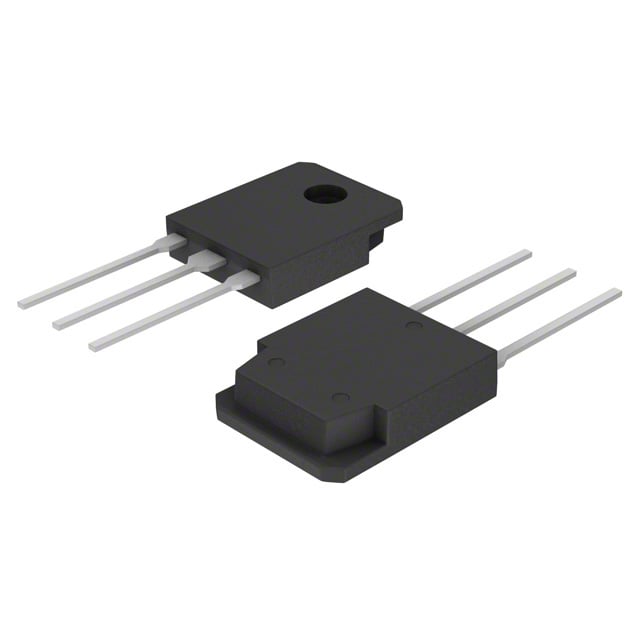

IGBT 1.7KV 58A TO247-3
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH24N170C
IXYH24N170C Hakkında
Littelfuse IXYH24N170C, 1.7kV kolektör-emiter breakdown voltajı ile tasarlanmış yüksek voltaj IGBT transistörüdür. 58A maksimum kolektör akımı ve 145A pik akımı ile güç elektronik uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, anahtarlama enerjisi 4.9mJ (açılış) ve 1.95mJ (kapanış) değerlerine sahip olup, 500W maksimum güç disipasyonuna uygundur. -55°C ile 175°C arasında çalışma sıcaklığını destekler. Sürücü devre, endüstriyel inverter, kaynak makinaları ve motor kontrol sistemlerinde yaygın olarak uygulanır. 96nC gate charge ile hızlı anahtarlama karakteristiği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 58 A |
| Current - Collector Pulsed (Icm) | 145 A |
| Gate Charge | 96 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 500 W |
| Reverse Recovery Time (trr) | 30 ns |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 4.9mJ (on), 1.95mJ (off) |
| Td (on/off) @ 25°C | 12ns/160ns |
| Test Condition | 960V, 30A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.8V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
