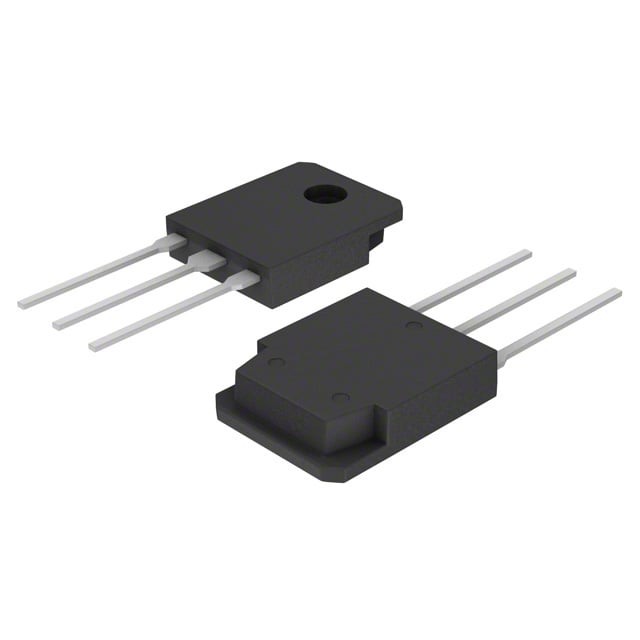

IXYH16N250CV1HV
IGBT 2500V 35A TO247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH16N250CV1HV
IXYH16N250CV1HV Hakkında
Littelfuse IXYH16N250CV1HV, 2500V kollektör-emitter breakdown voltajına sahip yüksek voltaj IGBT transistörüdür. TO-247-3 paketinde sunulan bu bileşen, maksimum 35A sürekli akım ve 126A pulslu akım kapasitesi ile çalışır. 97 nC gate charge ve 500W maksimum güç derecelendirmesi ile tasarlanmıştır. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Switching energy değerleri sırasıyla açılışta 4.75mJ, kapanışta 3.9mJ olup, 19ns reverse recovery time sunmaktadır. Güç elektroniği uygulamaları, endüstriyel invertörler, kaynak makinaları ve yüksek voltaj anahtarlama devreleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 35 A |
| Current - Collector Pulsed (Icm) | 126 A |
| Gate Charge | 97 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 500 W |
| Reverse Recovery Time (trr) | 19 ns |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 4.75mJ (on), 3.9mJ (off) |
| Td (on/off) @ 25°C | 14ns/260ns |
| Test Condition | 1250V, 16A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 16A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
