Transistörler - IGBT - Tekil

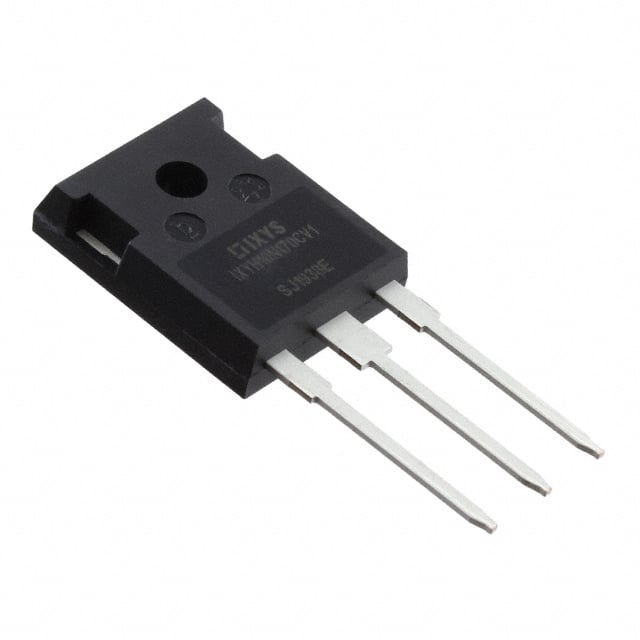

IXYH16N170CV1
IGBT 1.7KV 40A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH16N170CV1
IXYH16N170CV1 Hakkında
Littelfuse IXYH16N170CV1, 1700V kolektör-emiter breakdown voltajına sahip bir IGBT (Insulated Gate Bipolar Transistor) transistördür. Maksimum 40A sürekli kolektör akımı ve 100A darbe akımı kapasitesine sahiptir. TO-247-3 paketinde sunulan bu transistör, yüksek voltaj uygulamalarında anahtarlama işlemlerinde kullanılır. 310W maksimum güç dağıtımı ile, -55°C ile +175°C arasında çalışabilir. Gate charge 56nC, reverse recovery time 150ns ve açma/kapanma gecikme süreleri sırasıyla 11ns/140ns olarak belirtilmiştir. Vce(on) değeri 15V gate voltajında 16A akımda 3.8V'tur. Endüstriyel uygulamalar, AC motor denetleyicileri, UPS sistemleri ve statik anahtarlar gibi yüksek voltaj anahtarlama devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 100 A |
| Gate Charge | 56 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 310 W |
| Reverse Recovery Time (trr) | 150 ns |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 2.1mJ (on), 1.5mJ (off) |
| Td (on/off) @ 25°C | 11ns/140ns |
| Test Condition | 850V, 16A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.8V @ 15V, 16A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
