Transistörler - IGBT - Tekil

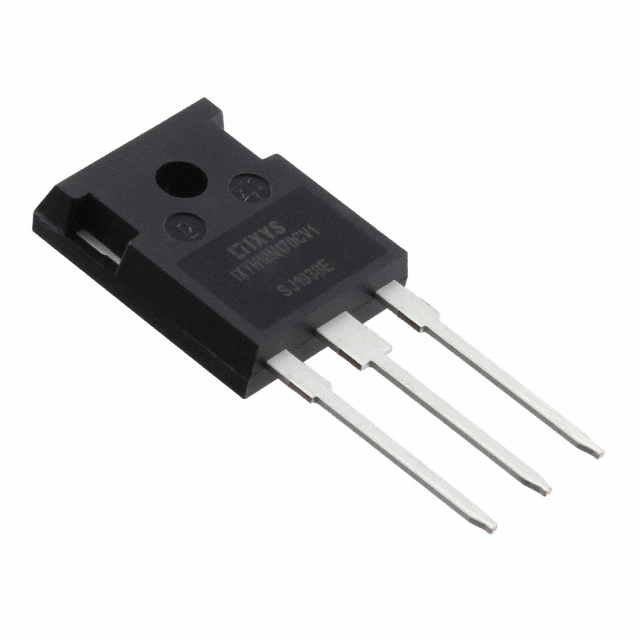

IXYH16N170C
IGBT 1.7KV 40A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH16N170C
IXYH16N170C Hakkında
IXYH16N170C, Littelfuse tarafından üretilen 1.7KV yüksek voltaj IGBT transistörüdür. Maksimum 40A collector akımı ve 100A pulsed akım kapasitesi ile yüksek güç uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu komponent, güç dönüşüm devreleri, inverter tasarımları, motor sürücüleri ve endüstriyel anahtarlama uygulamalarında tercih edilir. 310W maksimum güç yönetimi, düşük switching kayıpları (2.1mJ on-time, 1.5mJ off-time) ve hızlı komütasyon özellikleri ile verimli sistem tasarımına katkı sağlar. -55°C ile +175°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 100 A |
| Gate Charge | 56 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 310 W |
| Reverse Recovery Time (trr) | 19 ns |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 2.1mJ (on), 1.5mJ (off) |
| Td (on/off) @ 25°C | 11ns/140ns |
| Test Condition | 850V, 16A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.8V @ 15V, 16A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
