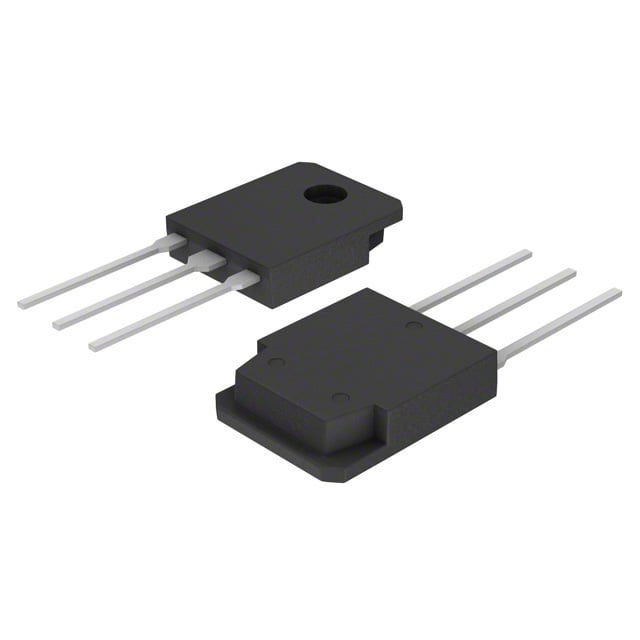

IXYH12N250CV1HV
IGBT 2500V 28A TO247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH12N250CV1HV
IXYH12N250CV1HV Hakkında
Littelfuse tarafından üretilen IXYH12N250CV1HV, 2500V kollektör-emitter breakdown voltajına sahip yüksek voltaj IGBT transistörüdür. 28A maksimum kollektör akımı ile tasarlanan bu komponentin 80A pulse akımı kapasitesi bulunmaktadır. TO-247-3 paketinde sunulan transistör, -55°C ile 175°C arasında çalışabilmektedir. Gate charge değeri 56nC olup, switching energy özellikleri açılış için 3.56mJ, kapanış için 1.7mJ'dir. 310W maksimum güç tüketimine ve 16ns reverse recovery time karakteristiğine sahiptir. Endüstriyel güç dönüştürme uygulamaları, motor kontrol devreleri ve yüksek voltaj anahtarlama sistemlerinde kullanılır. Through hole montaj tipi ile PCB'ye doğrudan entegrasyona uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 28 A |
| Current - Collector Pulsed (Icm) | 80 A |
| Gate Charge | 56 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 310 W |
| Reverse Recovery Time (trr) | 16 ns |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 3.56mJ (on), 1.7mJ (off) |
| Td (on/off) @ 25°C | 12ns/167ns |
| Test Condition | 1250V, 12A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4.5V @ 15V, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
