Transistörler - IGBT - Tekil

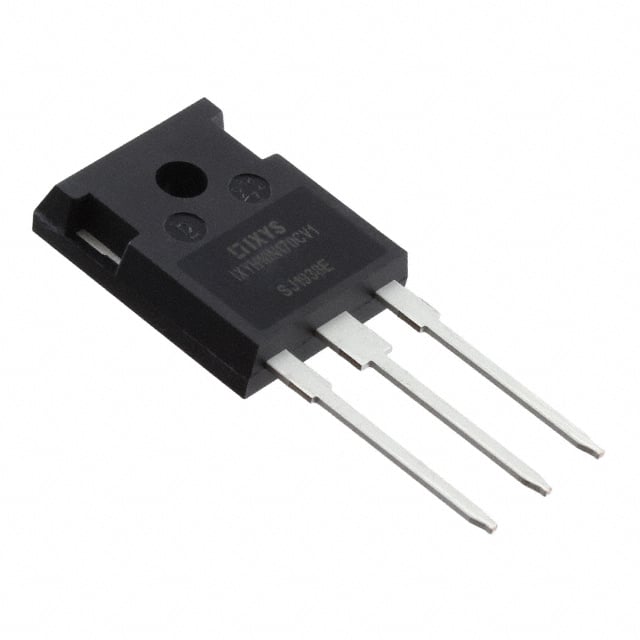

IXYH10N170CV1
IGBT 1.7KV 36A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH10N170CV1
IXYH10N170CV1 Hakkında
IXYH10N170CV1, Littelfuse tarafından üretilen 1700V yüksek voltaj IGBT transistörüdür. 36A maksimum collector akımı ve 84A pulse akımı kapasitesi ile yüksek güç anahtarlama uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, enerji dönüşüm sistemleri, endüstriyel motor kontrol devreleri, güç kaynakları ve kaynak makinaları gibi uygulamalarda tercih edilir. 3.8V maksimum Vce(on) düşük anahtarlama kaybı sağlarken, 160ns reverse recovery time ve 1.4mJ on switching energy ile verimli çalışma karakteristiğine sahiptir. -55°C ile 175°C arasında çalışma sıcaklık aralığında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 36 A |
| Current - Collector Pulsed (Icm) | 84 A |
| Gate Charge | 46 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 280 W |
| Reverse Recovery Time (trr) | 160 ns |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 1.4mJ (on), 700µJ (off) |
| Td (on/off) @ 25°C | 14ns/130ns |
| Test Condition | 850V, 10A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.8V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
