Transistörler - IGBT - Tekil
IXYH10N170C

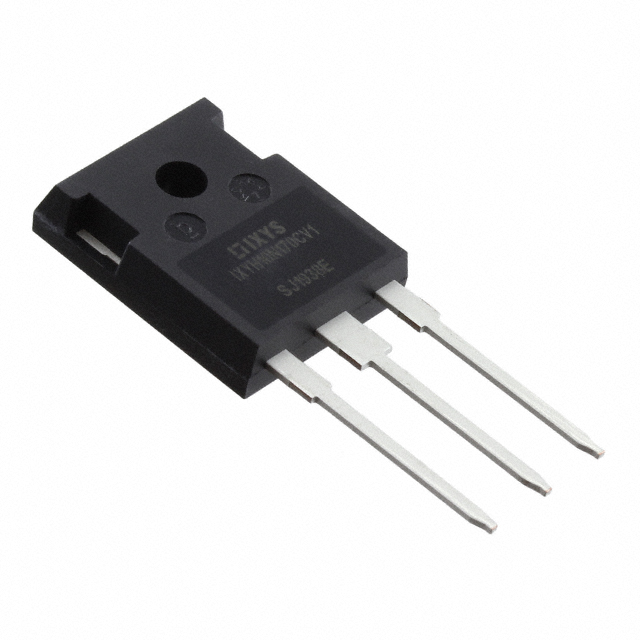

IGBT 1.7KV 36A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH10N170C
IXYH10N170C Hakkında
IXYH10N170C, Littelfuse tarafından üretilen 1.7kV yüksek voltaj IGBT transistörüdür. 36A nominal collector akımı ve 84A pulsed akım kapasitesine sahiptir. TO-247-3 paketinde sunulan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılır. Endüstriyel motorlar, inverter devreleri, güç kaynakları ve UPS sistemlerinde tercih edilmektedir. 280W maksimum güç dağıtımı ile tasarlanmış, -55°C ile 175°C arasında çalışabilir. Düşük gate charge (46nC) ve hızlı switching zamanları (on: 14ns, off: 130ns) sayesinde verimli anahtarlama sağlar. 3.8V Vce(on) değeri ile ısıl kayıpları minimize eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 36 A |
| Current - Collector Pulsed (Icm) | 84 A |
| Gate Charge | 46 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 280 W |
| Reverse Recovery Time (trr) | 17 ns |
| Supplier Device Package | TO-247 (IXYH) |
| Switching Energy | 1.4mJ (on), 700µJ (off) |
| Td (on/off) @ 25°C | 14ns/130ns |
| Test Condition | 850V, 10A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.8V @ 15V, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
