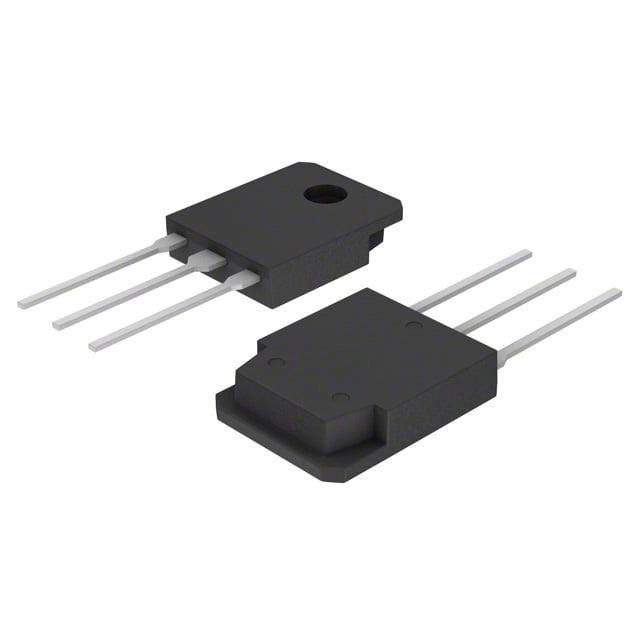

IXYH100N65A3
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYH100N65A3
IXYH100N65A3 Hakkında
IXYH100N65A3, Littelfuse tarafından üretilen 650V IGBT transistörüdür. Maximum 240A sürekli kolektör akımı ve 480A pulse akımı kapasitesine sahiptir. 470W maksimum güç disipasyonu ile yüksek güç uygulamalarında kullanılmaya uygundur. -55°C ile 175°C arasında çalışma sıcaklığında güvenilir performans sağlar. TO-247-3 pakette sunulur ve endüstriyel motor sürücüleri, güç kaynakları, inverterler ve enerji dönüştürme uygulamalarında yaygın olarak kullanılır. 64ns reverse recovery time ve düşük switching energy özellikleri ile verimli anahtarlama karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 240 A |
| Current - Collector Pulsed (Icm) | 480 A |
| Gate Charge | 178 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 470 W |
| Reverse Recovery Time (trr) | 64 ns |
| Supplier Device Package | TO-247 (IXTH) |
| Switching Energy | 3.15mJ (on), 2.2mJ (off) |
| Td (on/off) @ 25°C | 24ns/174ns |
| Test Condition | 400V, 50A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 70A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
