Transistörler - IGBT - Tekil

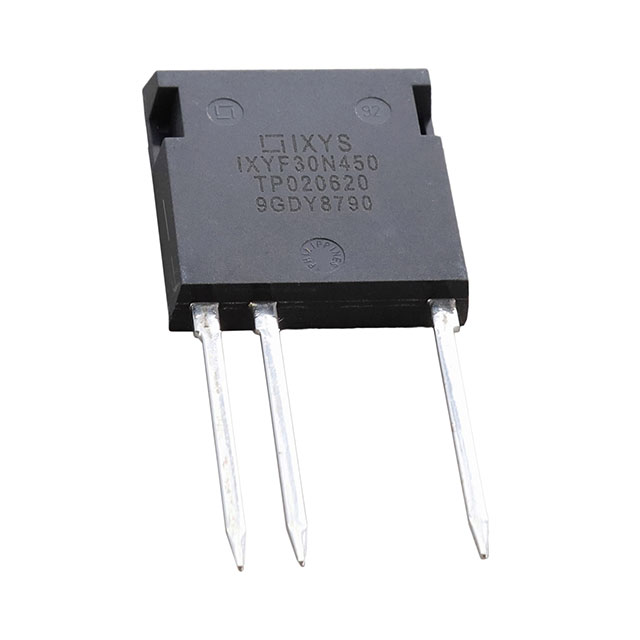

IXYF30N450
IGBT 4500V 23A 230W ISOPLUS
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYF30N450
IXYF30N450 Hakkında
IXYF30N450, Littelfuse tarafından üretilen yüksek voltaj IGBT transistörüdür. 4500V kolektör-emiter aralığında çalışabilen bu bileşen, 23A sürekli kolektör akımı ve 190A darbe akımı kapasitesine sahiptir. ISOPLUSi5-Pak™ kasa tipiyle sunulan transistör, maksimum 230W güç yönetebilmektedir. -55°C ile +150°C arasında çalışma sıcaklığında kullanılabilir. 88nC gate charge ve 38ns/168ns açılma/kapanma zamanlarına sahip olan bu IGBT, 3.9V Vce(on) voltaj düşümü ile verimli bir şekilde çalışır. Güç kaynakları, UPS sistemleri, endüstriyel motor kontrol uygulamaları ve yüksek voltaj anahtarlama devrelerinde tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 23 A |
| Current - Collector Pulsed (Icm) | 190 A |
| Gate Charge | 88 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Active |
| Power - Max | 230 W |
| Supplier Device Package | ISOPLUS i4-PAC™ |
| Td (on/off) @ 25°C | 38ns/168ns |
| Test Condition | 960V, 30A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 4500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
