Transistörler - IGBT - Tekil

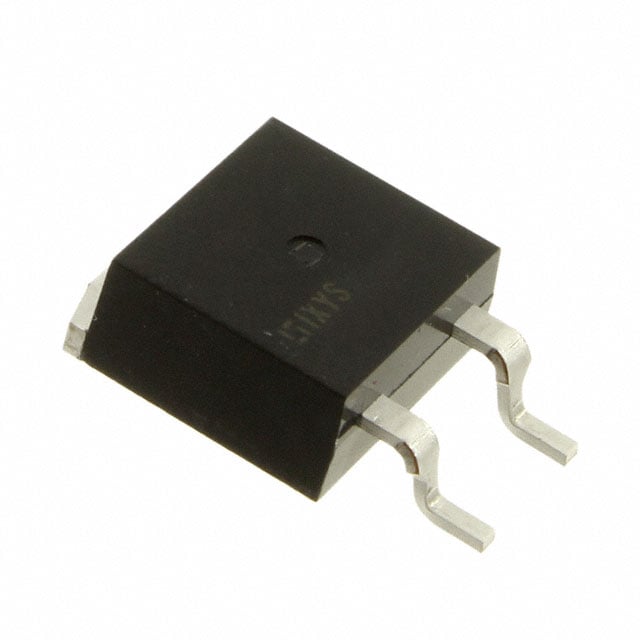

IXYA8N250CHV
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYA8N250
IXYA8N250CHV Hakkında
IXYA8N250CHV, Littelfuse tarafından üretilen yüksek voltaj IGBT transistörüdür. 2500V collector-emitter breakdown voltajı ve 29A maksimum collector akımı ile güç elektroniği uygulamalarında kullanılır. TO-263-3 D²Pak paketinde sunulan bu bileşen, 280W maksimum güç dağıtımı kapasitesine sahiptir. Standard input tipi ve 15V gate drive voltajı ile çalışır. -55°C ile 175°C arasında işletme sıcaklık aralığına uyumlu olup, endüstriyel inverterler, motor kontrol devreleri, güç kaynakları ve anahtarlama uygulamalarında tercih edilir. 5ns reverse recovery time ve düşük switching energy özellikleri ile verimli komütasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 29 A |
| Current - Collector Pulsed (Icm) | 70 A |
| Gate Charge | 45 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 280 W |
| Reverse Recovery Time (trr) | 5 ns |
| Supplier Device Package | TO-263HV |
| Switching Energy | 2.6mJ (on), 1.07mJ (off) |
| Td (on/off) @ 25°C | 11ns/180ns |
| Test Condition | 1250V, 8A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
