Transistörler - IGBT - Tekil

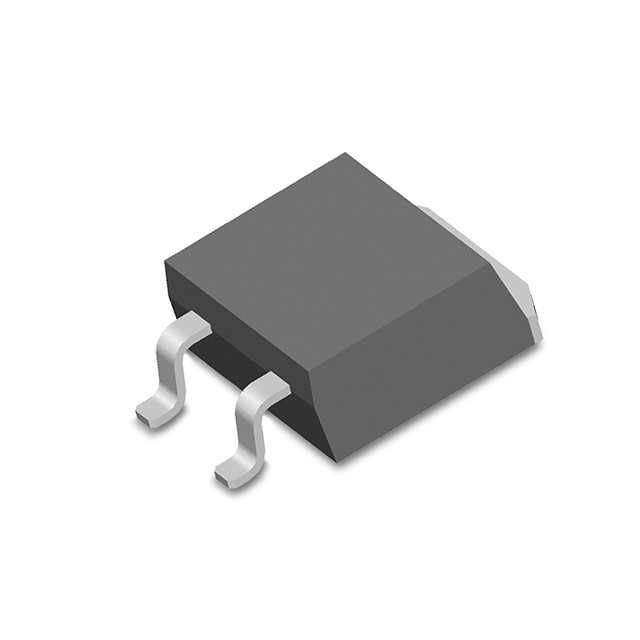

IXYA20N120C4HV
IGBT 1200V 20A X4 HSPEED TO263D2
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYA20N120C4HV
IXYA20N120C4HV Hakkında
IXYA20N120C4HV, Littelfuse tarafından üretilen 1200V IGBT transistördür. 20A nominal kolektör akımı ile tasarlanmış, pulse modunda 120A'e kadar yükseltilmiş akım kapasitesine sahiptir. PT tipi (punch-through) teknolojisinde geliştirilmiş bu bileşen, düşük anahtarlama enerjisi (4.4mJ açılış, 1mJ kapanış) ve 53ns geri kazanım süresi ile hızlı anahtarlama uygulamalarında kullanılır. TO-263-3 (D²Pak) yüzey montaj paketi ile sunulan transistör, -55°C ile +175°C arasında çalışabilir. 375W maksimum güç kapasitesi, 44nC gate charge ve 2.5V Vce(on) değerleri ile güç dönüştürme, invertör, servo sürücü ve endüstriyel anahtarlama uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 68 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 44 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 375 W |
| Reverse Recovery Time (trr) | 53 ns |
| Supplier Device Package | TO-263HV |
| Switching Energy | 4.4mJ (on), 1mJ (off) |
| Td (on/off) @ 25°C | 14ns/160ns |
| Test Condition | 960mV, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
