Transistörler - IGBT - Tekil

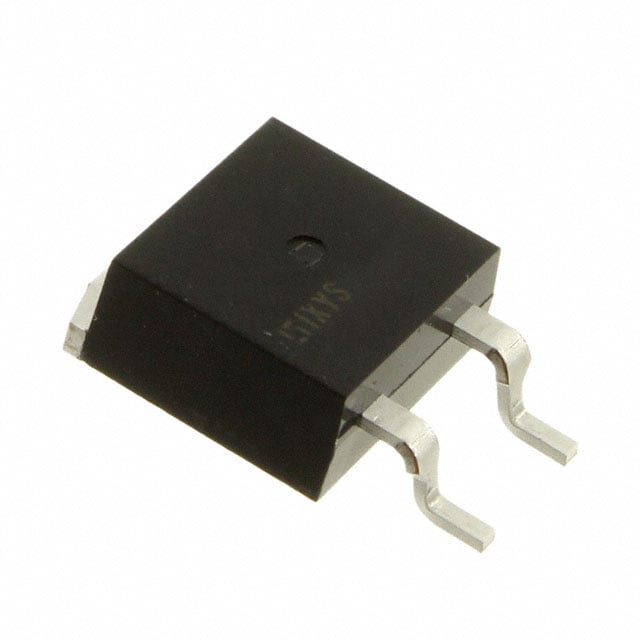

IXYA20N120C3HV
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYA20N120C3
IXYA20N120C3HV Hakkında
IXYA20N120C3HV, Littelfuse tarafından üretilen yüksek voltaj IGBT transistörüdür. 1200V collector-emitter breakdown voltajı ve 40A maksimum collector akımı ile güç dönüştürme uygulamalarında kullanılır. TO-263 yüzey montaj paketi ile tasarlanmıştır. 278W maksimum dissipasyon gücü, 53nC gate charge ve hızlı switching karakteristikleri (on: 20ns, off: 90ns) ile endüstriyel invertörler, motor kontrol devreleri, kaynak makinaları ve UPS sistemlerinde tercih edilmektedir. -55°C ile +175°C arasında güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 96 A |
| Gate Charge | 53 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 278 W |
| Reverse Recovery Time (trr) | 29 ns |
| Supplier Device Package | TO-263HV |
| Switching Energy | 1.3mJ (on), 1mJ (off) |
| Td (on/off) @ 25°C | 20ns/90ns |
| Test Condition | 600V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.4V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
