Transistörler - IGBT - Tekil

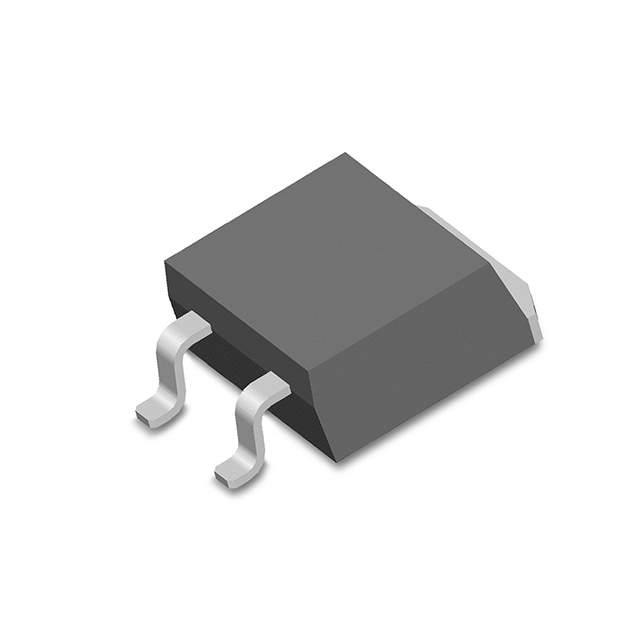

IXYA20N120B4HV
IGBT 1200V 20A GENX4 XPT TO263D2
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYA20N120B4HV
IXYA20N120B4HV Hakkında
IXYA20N120B4HV, Littelfuse tarafından üretilen 1200V/20A IGBT transistörüdür. GENX4 XPT teknolojisi ile tasarlanan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılır. TO-263-3 D²Pak (2 Leads + Tab) paketinde sunulan transistör, maksimum 76A kollektör akımı ve 130A pulse akımı kapasitesine sahiptir. 44nC gate charge ve 3.9mJ açılış / 1.6mJ kapalış enerjisi ile enerji verimli tasarımlar için uygundur. -55°C ~ 175°C çalışma sıcaklık aralığında güvenilir performans gösterir. İnverter, konvertör, motor kontrol ve UPS sistemleri gibi endüstriyel güç elektroniği uygulamalarında tercih edilir. 2.1V Vce(on) değeri ile düşük iletim kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 76 A |
| Current - Collector Pulsed (Icm) | 130 A |
| Gate Charge | 44 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 375 W |
| Reverse Recovery Time (trr) | 47 ns |
| Supplier Device Package | TO-263HV |
| Switching Energy | 3.9mJ (on), 1.6mJ (off) |
| Td (on/off) @ 25°C | 15ns/200ns |
| Test Condition | 960mV, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
