Transistörler - IGBT - Tekil

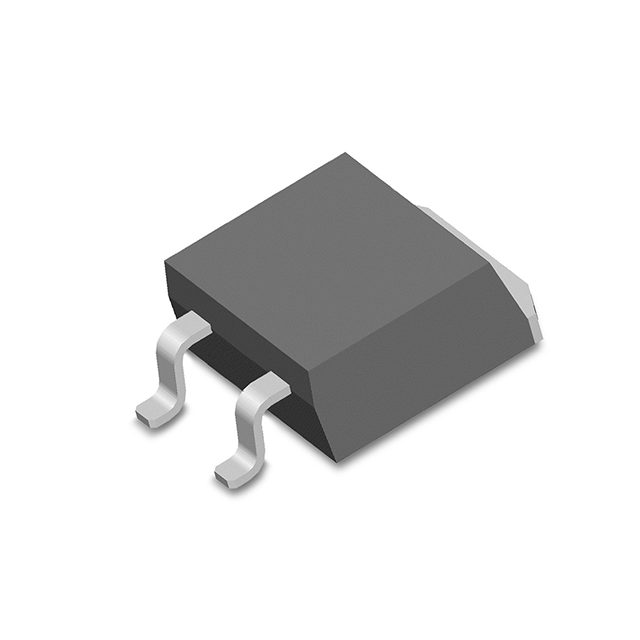

IXYA20N120A4HV
DISC IGBT XPT-GENX4 TO-263D2
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYA20N120A4
IXYA20N120A4HV Hakkında
IXYA20N120A4HV, Littelfuse tarafından üretilen yüksek voltaj IGBT transistörüdür. XPT-GENX4 serisi bu bileşen, 1200V collector-emitter breakdown voltajı ve 80A maksimum collector akımı ile tasarlanmıştır. PT tipi IGBT yapısı, düşük on-state voltajı (1.9V @ 15V, 20A) ve hızlı anahtarlama performansı sağlar. 375W maksimum güç dağıtım kapasitesi ile endüstriyel güç dönüştürme, inverter, motor kontrol ve switched mode power supply uygulamalarında kullanılır. TO-263-3 D²Pak paketinde sunulan bileşen, -55°C ile 175°C arasında çalışır. 46nC gate charge ve 54ns reverse recovery time ile verimli anahtarlama karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 135 A |
| Gate Charge | 46 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 375 W |
| Reverse Recovery Time (trr) | 54 ns |
| Supplier Device Package | TO-263HV |
| Switching Energy | 3.6mJ (on), 2.75mJ (off) |
| Td (on/off) @ 25°C | 12ns/275ns |
| Test Condition | 800mV, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
