Transistörler - IGBT - Tekil
IXXX110N65B4H1

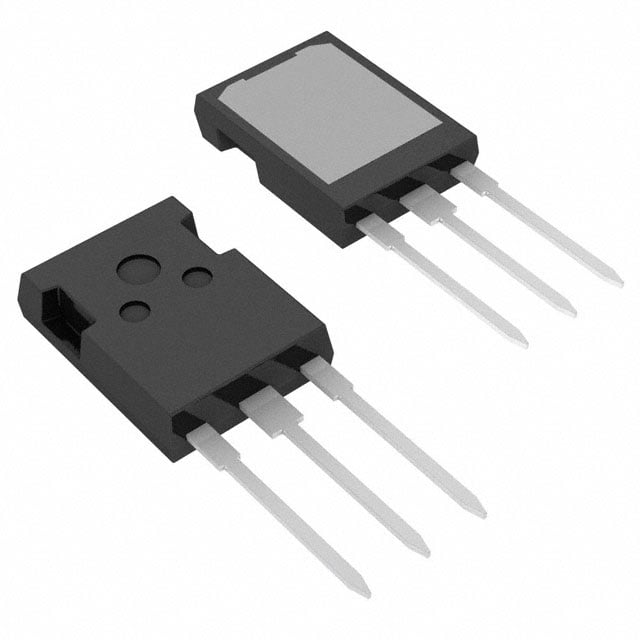

IGBT 650V 240A 880W PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXXX110N65B4H1
IXXX110N65B4H1 Hakkında
IXXX110N65B4H1, Littelfuse tarafından üretilen 650V/240A kapasiteli PT tipi IGBT transistörüdür. TO-247-3 paketinde sunulan bu bileşen, maksimum 880W güç disipasyonuna sahip olup, -55°C ile 175°C arasında çalışabilir. Vce(on) değeri 15V gate geriliminde 110A kollektör akımında 2.1V'dur. 183nC gate charge ve 2.2mJ on-switching, 1.05mJ off-switching enerjisine sahiptir. Reverse recovery time 100ns olup, çıkış hızında Td(on) 38ns, Td(off) 156ns'dir. Through-hole montaj tipi ile endüstriyel uygulamalarda, motor kontrol, güç kaynakları ve invörter devrelerinde kullanılır. Impuls akım kapasitesi 630A'ya ulaşabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 240 A |
| Current - Collector Pulsed (Icm) | 630 A |
| Gate Charge | 183 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 880 W |
| Reverse Recovery Time (trr) | 100 ns |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 2.2mJ (on), 1.05mJ (off) |
| Td (on/off) @ 25°C | 38ns/156ns |
| Test Condition | 400V, 55A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 110A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
