Transistörler - IGBT - Tekil

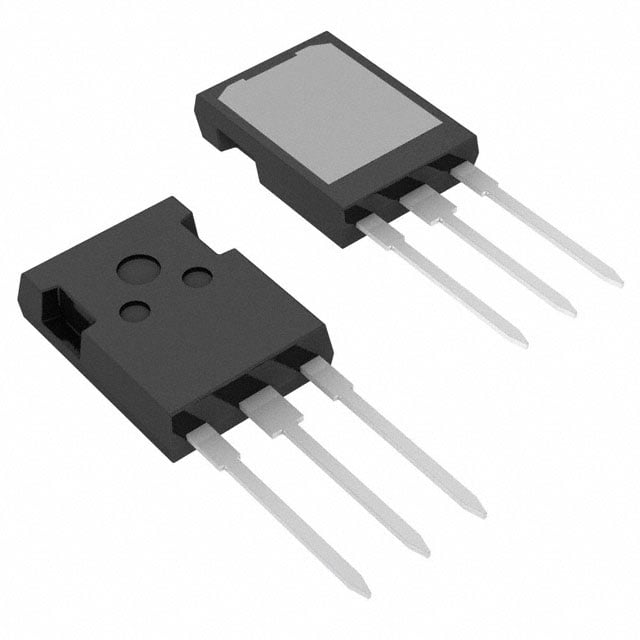

IXXX100N60B3H1
IGBT 600V 200A 695W TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXXX100N60B3H1
IXXX100N60B3H1 Hakkında
IXXX100N60B3H1, Littelfuse tarafından üretilen 600V kollektör-emiter kırılma gerilimi ve 200A maksimum kollektör akımı ile çalışan bir PT tipi (Punch Through) IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, 695W maksimum güç yönetimi kapasitesine sahiptir. 143 nC gate charge ve 1.8V Vce(on) değerleriyle düşük konversiyon kayıpları sağlar. İleri/geri anahtarlama zamanları sırasıyla 30ns/120ns olup, 140ns reverse recovery time ile hızlı davranış gösterir. 2.1mJ toplam switching energy (-55°C ile +150°C arasında çalışma sıcaklığında) endüstriyel uygulamalar için tasarlanmıştır. Güç dönüştürme devreleri, inverterler ve motor kontrolü uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Pulsed (Icm) | 440 A |
| Gate Charge | 143 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 695 W |
| Reverse Recovery Time (trr) | 140 ns |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 1.9mJ (on), 2mJ (off) |
| Td (on/off) @ 25°C | 30ns/120ns |
| Test Condition | 360V, 70A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 70A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
