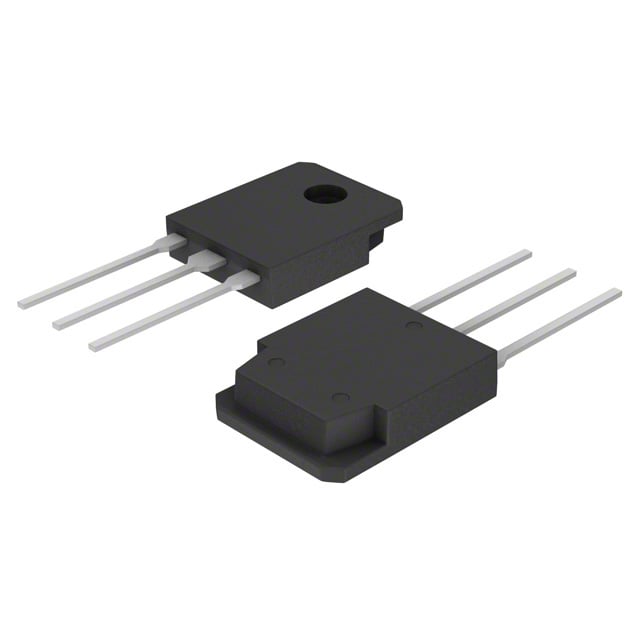

IXXH40N65B4D1
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXXH40N65B4D1
IXXH40N65B4D1 Hakkında
IXXH40N65B4D1, Littelfuse tarafından üretilen 650V IGBT transistörüdür. Maksimum 115A kolektör akımı ve 225A darbe akımı ile yüksek güç anahtarlaması uygulamalarında kullanılır. TO-247-3 paketi ile endüstriyel ve tüketici elektronik ürünlerinde tercih edilir. Düşük on-state gerilimi (2V @ 40A), hızlı anahtarlama hızı ve 455W güç disipasyon kapasitesi sayesinde motor kontrol, kaynak makineleri, invertörler ve güç kaynakları gibi uygulamalarda etkindir. -55°C ile 175°C arasında çalışabilir. 66nC gate charge ile düşük kontrol gücü gerektirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 115 A |
| Current - Collector Pulsed (Icm) | 225 A |
| Gate Charge | 66 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 455 W |
| Reverse Recovery Time (trr) | 60 ns |
| Supplier Device Package | TO-247 (IXTH) |
| Switching Energy | 1.4mJ (on), 800µJ (off) |
| Td (on/off) @ 25°C | 20ns/115ns |
| Test Condition | 400V, 40A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
