Transistörler - IGBT - Tekil

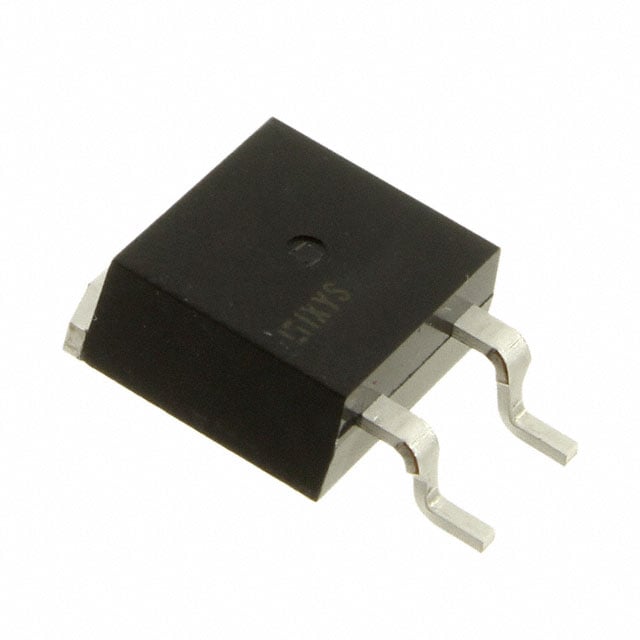

IXXA30N65C3HV
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXXA30N65C3
IXXA30N65C3HV Hakkında
IXXA30N65C3HV, Littelfuse tarafından üretilen 650V Collector-Emitter breakdown voltajına sahip bir IGBT transistörüdür. Maximum 52A DC collector akımı ve 113A darbe akımı kapasitesiyle tasarlanmıştır. TO-263-3 (D²Pak) yüzey montaj paketinde sunulan bileşen, -55°C ile 175°C arasında çalışabilmektedir. 37nC gate charge ve 230W maksimum güç derecelendirmesi ile özellikle anahtarlama uygulamalarında, motor sürücü devreleri, çevirici uygulamaları ve güç yönetimi sistemlerinde kullanılmaktadır. 33ns açılış ve 125ns kapanış gecikmesi, 500µJ açılış ve 450µJ kapanış anahtarlama enerjisi ile verimli enerji dönüşüm uygulamalarına uygun karakteristikleri vardır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 52 A |
| Current - Collector Pulsed (Icm) | 113 A |
| Gate Charge | 37 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power - Max | 230 W |
| Reverse Recovery Time (trr) | 33 ns |
| Supplier Device Package | TO-263HV |
| Switching Energy | 500µJ (on), 450µJ (off) |
| Td (on/off) @ 25°C | 33ns/125ns |
| Test Condition | 400V, 24A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 24A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
