Transistörler - FET, MOSFET - Diziler

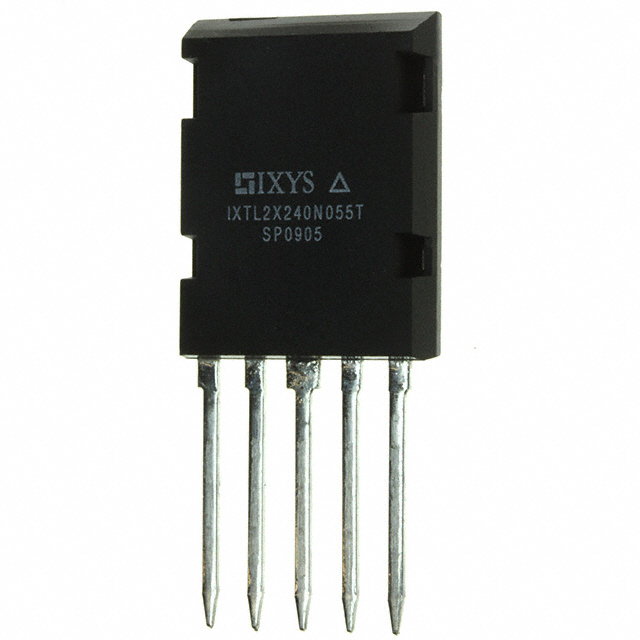

IXTL2X240N055T
MOSFET 2N-CH 55V 140A ISOPLUS I5
- Üretici
- Littelfuse
- Paket/Kılıf
- ISOPLUSi5-Pak™
- Seri / Aile Numarası
- IXTL2X240N055T
IXTL2X240N055T Hakkında
IXTL2X240N055T, Littelfuse tarafından üretilen 55V/140A kapasiteli dual N-channel MOSFET transistörüdür. ISOPLUSi5-Pak™ through-hole paketlemesinde sunulan bu komponent, 4.4mΩ maksimum Rds(on) değeri ile düşük iletim kaybı sağlar. 150W maksimum güç disipasyonu kapasitesine sahip olup, -55°C ile +175°C arasında çalışır. Gate charge değeri 170nC (10V), input kapasitansı 7600pF (25V) olarak belirlenmiştir. Anahtarlama uygulamaları, motor kontrolü ve güç yönetimi devrelerinde kullanılan bu dual MOSFET, sınırlanmış alanlar için kompakt çözüm sunar. Ürün üretimi durdurulmuş olup, stok kontrol edilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 140A |
| Drain to Source Voltage (Vdss) | 55V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 170nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 7600pF @ 25V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOPLUSi5-Pak™ |
| Part Status | Obsolete |
| Power - Max | 150W |
| Rds On (Max) @ Id, Vgs | 4.4mOhm @ 50A, 10V |
| Supplier Device Package | ISOPLUSi5-Pak™ |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
