Transistörler - IGBT - Tekil

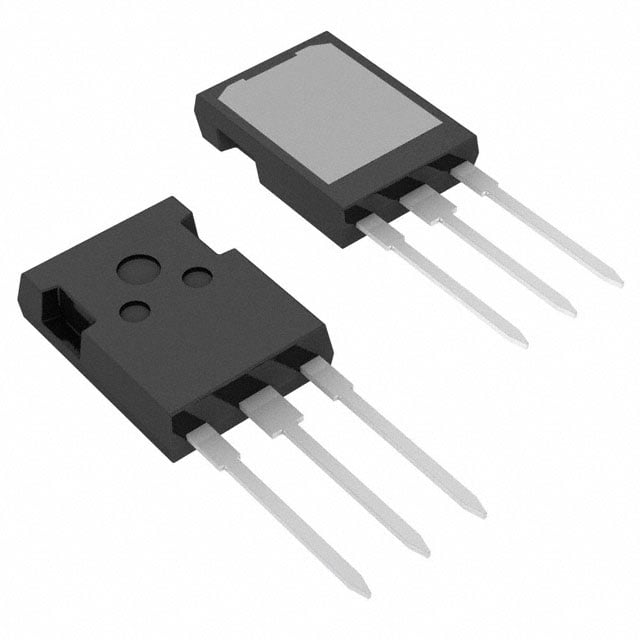

IXSX40N60BD1
IGBT 600V 75A 280W PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXSX40N60BD1
IXSX40N60BD1 Hakkında
IXSX40N60BD1, Littelfuse tarafından üretilen 600V 75A kapasiteli IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, maksimum 280W güç dağıtabilir ve -55°C ile 150°C arasında çalışmaktadır. 190 nC gate charge ve 35 ns reverse recovery time ile karakterize edilen bu IGBT, 2.2V (15V, 40A) on-state voltajına sahiptir. Switching energy değeri 1.8mJ (off) olan cihaz, 50ns on-delay ve 110ns off-delay sürelerine sahiptir. Pulsed kolektör akımı 150A'ya çıkabilmektedir. Güç elektronikleri uygulamaları, konvertörler, inverterler ve motorların anahtarlama devrelerinde kullanılır. Standart input tipi ile kontrol edilebilen bu transistör, yüksek hızlı anahtarlama gerektiren endüstriyel uygulamalar için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 190 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 280 W |
| Reverse Recovery Time (trr) | 35 ns |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 1.8mJ (off) |
| Td (on/off) @ 25°C | 50ns/110ns |
| Test Condition | 480V, 40A, 2.7Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
