Transistörler - IGBT - Tekil

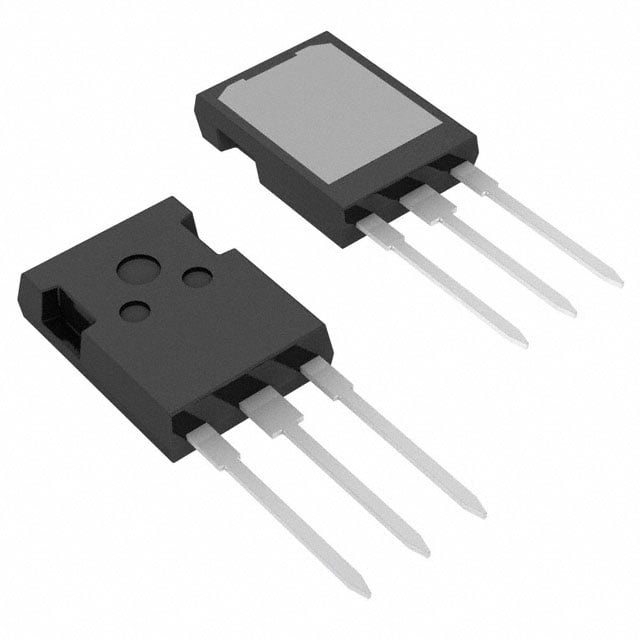

IXSX35N120BD1
IGBT 1200V 70A 300W PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXSX35N120BD
IXSX35N120BD1 Hakkında
IXSX35N120BD1, Littelfuse tarafından üretilen 1200V/70A PT tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, yüksek gerilim anahtarlama uygulamalarında kullanılır. Maksimum 300W güç disipasyon kapasitesine ve 140A darbe akımı kabiliyetine sahiptir. 36ns açılış ve 160ns kapanış süresi ile hızlı anahtarlama performansı sağlar. Vce(on) değeri 3.6V (15V gate gerilimi, 35A kollektör akımında) olarak belirtilmiştir. 40ns ters recovery süresi ve 120nC gate charge değerleri ile enerji verimliliği yüksektir. -55°C ile 150°C arasında çalışabilir. Endüstriyel sürücü devreleri, invertörler, motor kontrol sistemleri ve güç dönüştürme uygulamalarında kullanım alanı bulunmaktadır. (Not: Bu ürün üretim dışı konumdadır.)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Pulsed (Icm) | 140 A |
| Gate Charge | 120 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 300 W |
| Reverse Recovery Time (trr) | 40 ns |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 5mJ (off) |
| Td (on/off) @ 25°C | 36ns/160ns |
| Test Condition | 960V, 35A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.6V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
