Transistörler - IGBT - Tekil

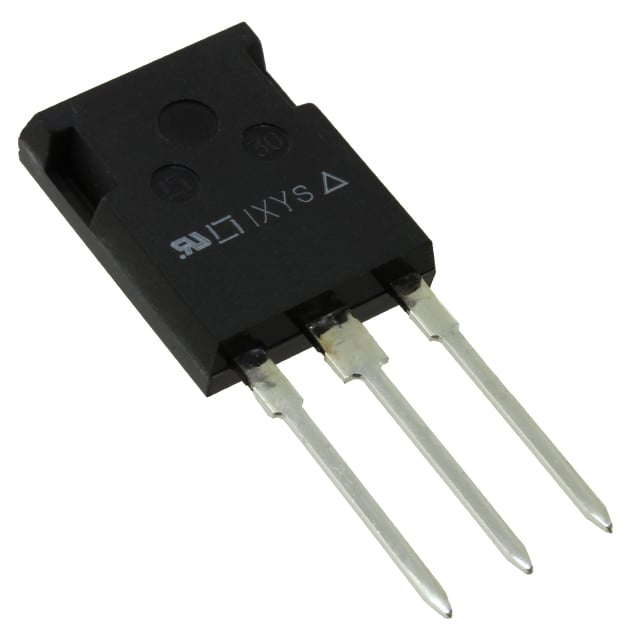

IXSR35N120BD1
IGBT 1200V 70A 250W ISOPLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXSR35N120BD
IXSR35N120BD1 Hakkında
IXSR35N120BD1, Littelfuse tarafından üretilen 1200V voltaj sınıfında bir IGBT (Insulated Gate Bipolar Transistor) transistördür. 70A sürekli collector akımı ve 140A darbe akımı kapasitesi ile endüstriyel anahtarlama uygulamalarında kullanılır. PT tipi IGBT olarak sınıflandırılan bu bileşen, 250W maksimum güç kapasitesine ve 3.6V Vce(on) değerine sahiptir. TO-247-3 paketinde sunulan transistör, güç elektroniği devrelerinde MOSFET veya BJT'nin yerini alarak daha verimli anahtarlama sağlar. Endüstriyel kontrol sistemleri, motor sürücüleri, kaynak cihazları ve AC/DC güç dönüştürücüleri gibi uygulamalarda yer almaktadır. 36ns açılma ve 160ns kapanma süresi ile hızlı geçiş karakteristiğine ve 40ns geri kazanım süresine sahiptir. -55°C ile 150°C arasında çalışabilen transistör, 120nC gate charge değeri ile düşük kapı sürücü gereksinimleri sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Pulsed (Icm) | 140 A |
| Gate Charge | 120 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Reverse Recovery Time (trr) | 40 ns |
| Supplier Device Package | ISOPLUS247™ |
| Switching Energy | 5mJ (off) |
| Td (on/off) @ 25°C | 36ns/160ns |
| Test Condition | 960V, 35A, 2.7Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.6V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
