IGBT Transistörler - Modüller
IXSN80N60BD1

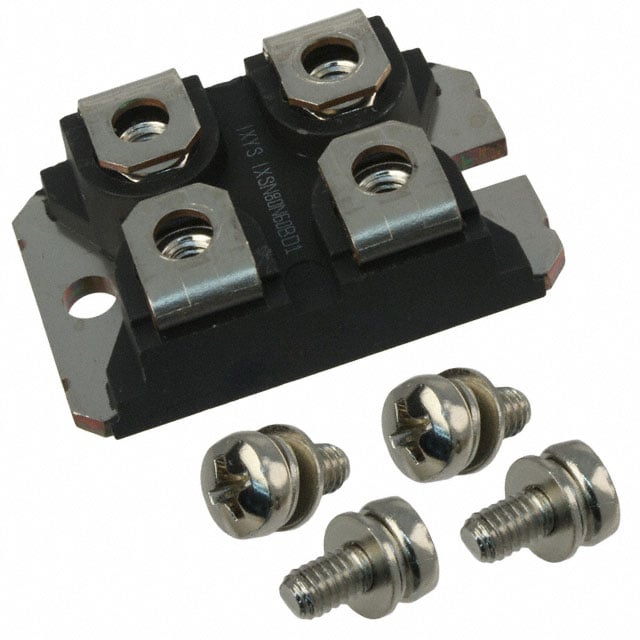

IGBT MOD 600V 160A 420W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXSN80N60BD1
IXSN80N60BD1 Hakkında
IXSN80N60BD1, Littelfuse tarafından üretilen 600V/160A IGBT modülüdür. SOT-227 (miniBLOC) kasa tipi ile sağlanan bu bileşen, yüksek güç uygulamalarında anahtar elemanı olarak kullanılır. Maksimum 420W güç kapasitesi ile motor kontrol, güç kaynakları, insan-makine arayüzleri ve endüstriyel uygulamalarda yer alır. -55°C ile +150°C arasında çalışır. Vce(on) değeri 2.5V @ 15V, 80A'dir. Chassis mount tipindedir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 160 A |
| Current - Collector Cutoff (Max) | 200 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 420 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 80A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
