IXSN55N120AU1

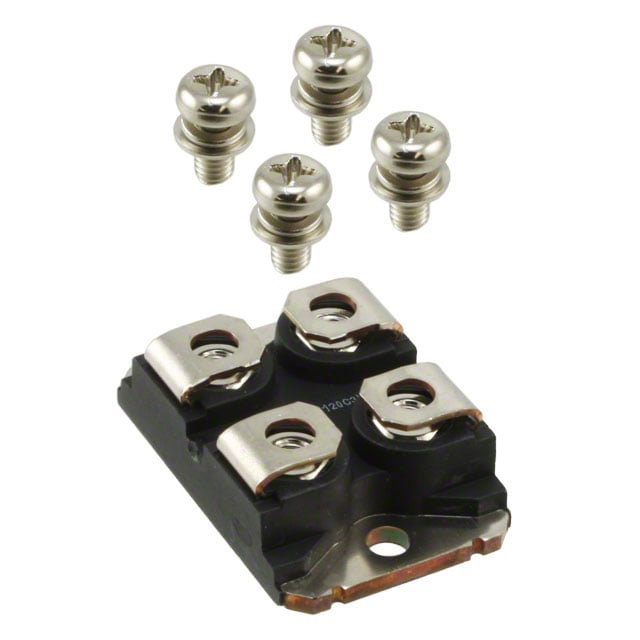

IGBT MOD 1200V 110A 500W SOT227B
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXSN55N120AU1
IXSN55N120AU1 Hakkında
IXSN55N120AU1, Littelfuse tarafından üretilen 1200V/110A IGBT transistör modülüdür. SOT-227-4 (miniBLOC) kapsülle gelen bu bileşen, tek konfigürasyonda çalışmak üzere tasarlanmıştır. Maksimum 500W güç yönetimi kapasitesine sahip olan cihaz, anahtarlama uygulamalarında, güç dönüştürücülerinde ve motor kontrol sistemlerinde kullanılır. -55°C ile +150°C (TJ) arasında çalışabilen modül, şasi montajı için uygundur. Vce(on) değeri 15V gate gerilimi ve 55A collector akımı koşullarında 4V'dur. Collector cutoff akımı maksimum 1mA ile sınırlıdır. 8nF input kapasitansı (Cies), hızlı anahtarlama işlemleri için uygun bir tasarım sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 110 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 8 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Obsolete |
| Power - Max | 500 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 55A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
