Transistörler - IGBT - Tekil
IXGX82N120B3

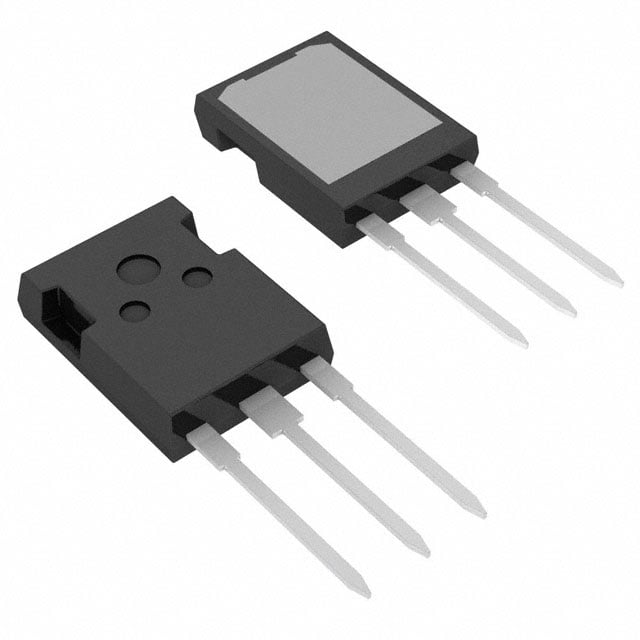

IGBT 1200V 230A 1250W PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXGX82N120B3
IXGX82N120B3 Hakkında
IXGX82N120B3, Littelfuse tarafından üretilen 1200V/230A IGBT transistördür. PLUS247-3 paketinde sunulan bu cihaz, yüksek gerilim anahtarlama uygulamalarında kullanılır. 1250W maksimum güç derecelendirmesi ile endüstriyel sürücüler, kaynak makineleri, invertörler ve güç dönüştürücülerinde tercih edilir. PT (Punch Through) tipi IGBT mimarisiyle hızlı anahtarlama performansı sunar. Gate charge değeri 350nC, on/off gecikmesi sırasıyla 30ns/210ns'dir. Vce(on) maksimum 3.2V @ 15V, 82A koşullarında ölçülmüştür. Pulse akımı 500A'e ulaşabilir. Through-hole montajı ile PCB'ye doğrudan entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 230 A |
| Current - Collector Pulsed (Icm) | 500 A |
| Gate Charge | 350 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 1250 W |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 5mJ (on), 3.3mJ (off) |
| Td (on/off) @ 25°C | 30ns/210ns |
| Test Condition | 600V, 80A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 82A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
