Transistörler - IGBT - Tekil

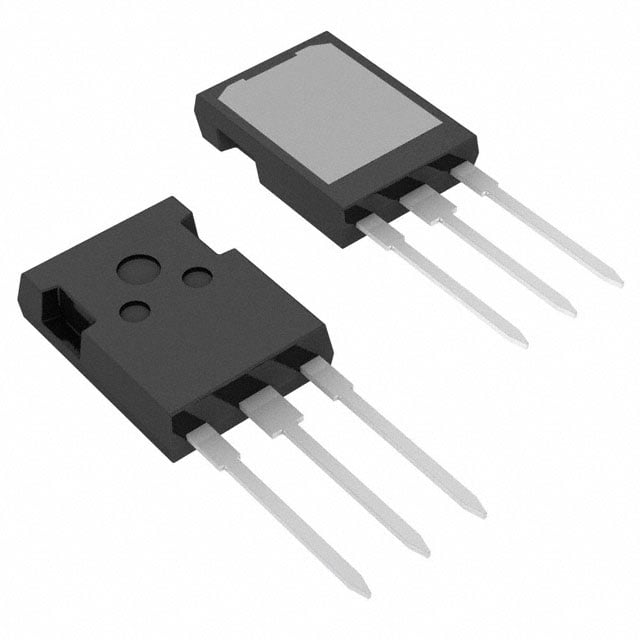

IXGX120N60B3
IGBT 600V 280A 780W PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXGX120N60B3
IXGX120N60B3 Hakkında
IXGX120N60B3, Littelfuse tarafından üretilen 600V sınıfı PT tipi IGBT transistördür. 280A sürekli kolektör akımı ve 600A darbe akımı kapasitesine sahip bu bileşen, TO-247-3 paketinde sunulmaktadır. Maksimum 780W güç dağıtma yeteneği ile anahtarlama uygulamalarında kullanılır. Vce(on) değeri 15V gate geriliminde ve 100A akımda 1.8V'tur. Düşük on/off geçiş zamanları (40ns/227ns) ve 465nC gate yükü, hızlı anahtarlama devrelerinde tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Endüstriyel frekanslı invertör, kaynak makineleri ve motor sürücü uygulamalarında yaygın olarak kullanılan bir bileşendir. Ürün şu anda üretim dışı durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 280 A |
| Current - Collector Pulsed (Icm) | 600 A |
| Gate Charge | 465 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 780 W |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 2.9mJ (on), 3.5mJ (off) |
| Td (on/off) @ 25°C | 40ns/227ns |
| Test Condition | 480V, 100A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
