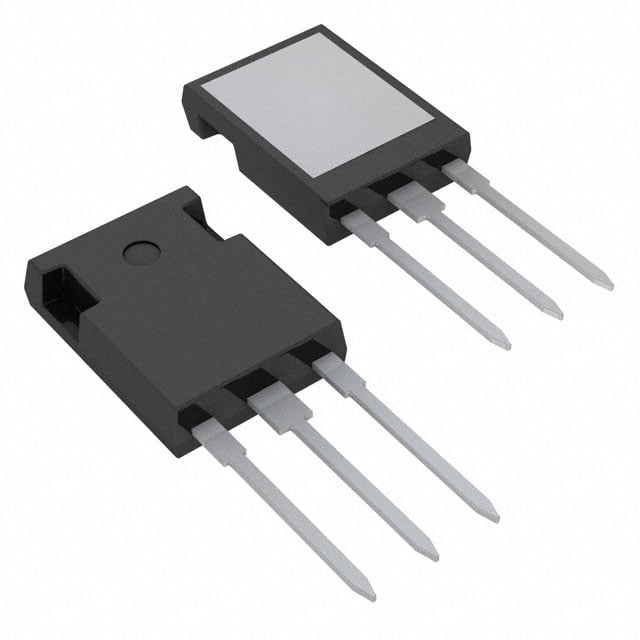

IXGR60N60B2D1
IGBT 600V 75A 250W ISOPLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXGR60N60B2D1
IXGR60N60B2D1 Hakkında
IXGR60N60B2D1, Littelfuse tarafından üretilen 600V/75A kapasiteli Punch Through (PT) tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, 250W maksimum güç dağıtabilir ve -55°C ile 150°C arasında çalışmaya uygundur. Gate charge değeri 170 nC olan transistör, 28ns açılma ve 160ns kapanma zamanlarına sahiptir. 35ns reverse recovery time ile hızlı anahtarlamaya destekli tasarlanmıştır. Vce(on) değeri 15V gate voltajında ve 50A akımda 2V'dir. Pulsed akım kapasitesi 300A'ye ulaşabilir. Anahtarlama enerjisi 1mJ(off) ile belirtilmiştir. Endüstriyel sürücü devreleri, güç kaynakları ve motor kontrol uygulamalarında kullanılır. Bileşen ISOPLUS247™ paket standardı ile mekanik ve termal özellikleri standardize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 170 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Reverse Recovery Time (trr) | 35 ns |
| Supplier Device Package | ISOPLUS247™ |
| Switching Energy | 1mJ (off) |
| Td (on/off) @ 25°C | 28ns/160ns |
| Test Condition | 400V, 50A, 3.3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
