Transistörler - IGBT - Tekil

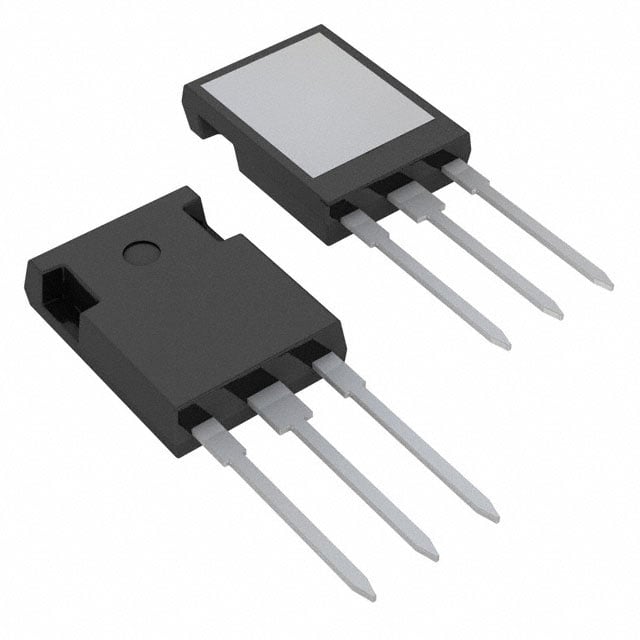

IXGR55N120A3H1
IGBT 1200V 70A 200W ISOPLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXGR55N120A3
IXGR55N120A3H1 Hakkında
IXGR55N120A3H1, Littelfuse tarafından üretilen 1200V Punch-Through (PT) tipi IGBT transistördür. 70A nominal kolektör akımı ve 330A pulslu akım kapasitesi ile yüksek güç anahtarlama uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, 200W maksimum güç dağıtımına sahiptir. 185nC gate charge ve 5.1mJ açılış, 13.3mJ kapanış switching enerjisi ile verimli anahtarlama performansı sağlar. -55°C ile +150°C arasındaki geniş çalışma sıcaklığı aralığı, endüstriyel uygulamalar, güç kaynakları, inverterler ve motor kontrol sistemlerinde kullanım için uygun hale getirir. ISOPLUS247™ paketleme standardı, kompakt tasarım ve güvenilir ısıl yönetim imkanı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Pulsed (Icm) | 330 A |
| Gate Charge | 185 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Reverse Recovery Time (trr) | 200 ns |
| Supplier Device Package | ISOPLUS247™ |
| Switching Energy | 5.1mJ (on), 13.3mJ (off) |
| Td (on/off) @ 25°C | 23ns/365ns |
| Test Condition | 960V, 55A, 3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.35V @ 15V, 55A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
