Transistörler - IGBT - Tekil

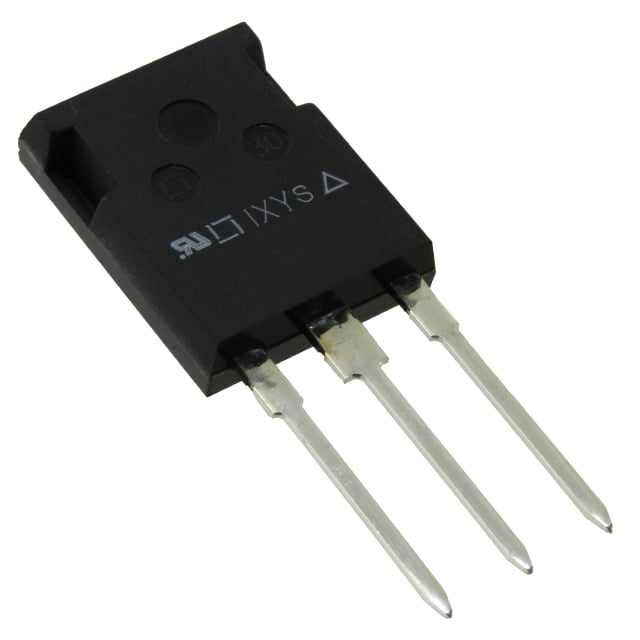

IXGR50N60B2D1
IGBT 600V 68A 200W ISOPLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXGR50N60B2D1
IXGR50N60B2D1 Hakkında
IXGR50N60B2D1, Littelfuse tarafından üretilen 600V IGBT (Insulated Gate Bipolar Transistor) transistördür. TO-247-3 paketinde sunulan bu bileşen, maksimum 68A sürekli akım ve 300A darbe akımı kapasitesine sahiptir. 200W maksimum güç dağılımı ile güç elektroniği uygulamalarında kullanılmak üzere tasarlanmıştır. Vce(on) değeri 15V gate voltajında 40A akımda 2.2V olup, düşük iletim kaybı sağlar. 140nC gate charge ve 18ns turn-on / 190ns turn-off gecikmesi ile hızlı anahtarlama özelliği vardır. 35ns reverse recovery time ile göreceli hızlı kurtarma karakteristiğine sahiptir. -55°C ile +150°C arasında çalışır. İnverter, motor sürücü ve indüktif yük anahtarlaması gibi uygulamalarda kullanılan bu IGBT, obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 68 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 140 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Reverse Recovery Time (trr) | 35 ns |
| Supplier Device Package | ISOPLUS247™ |
| Switching Energy | 550µJ (off) |
| Td (on/off) @ 25°C | 18ns/190ns |
| Test Condition | 480V, 40A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
